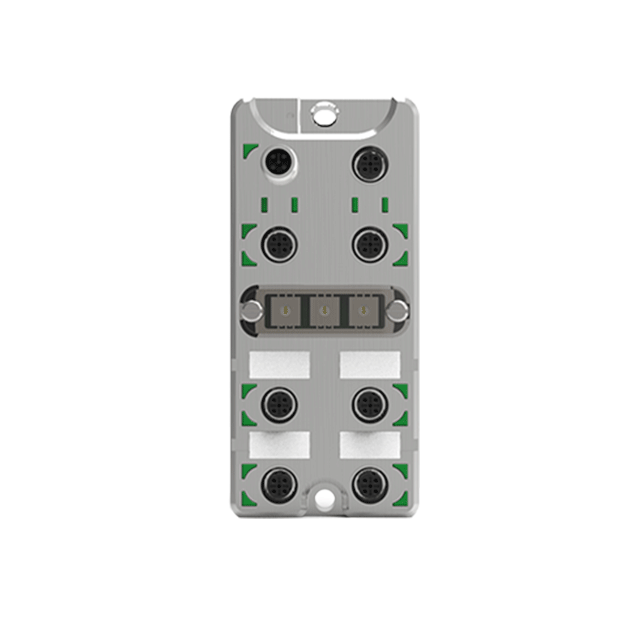

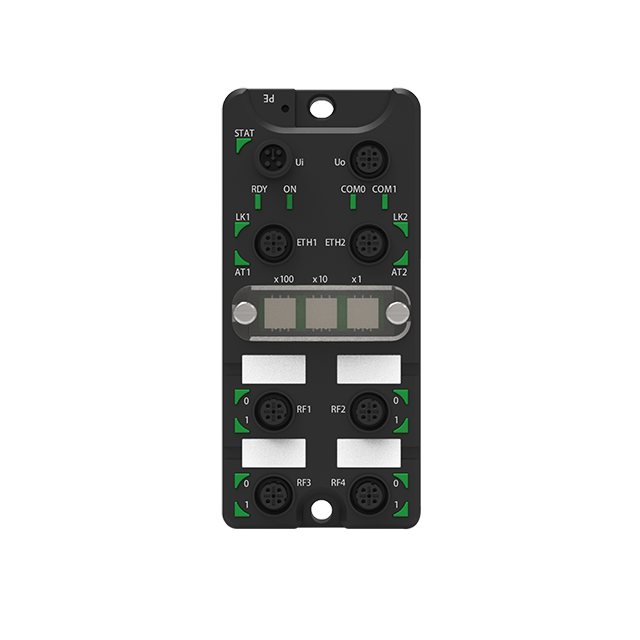

★ 使能RFID

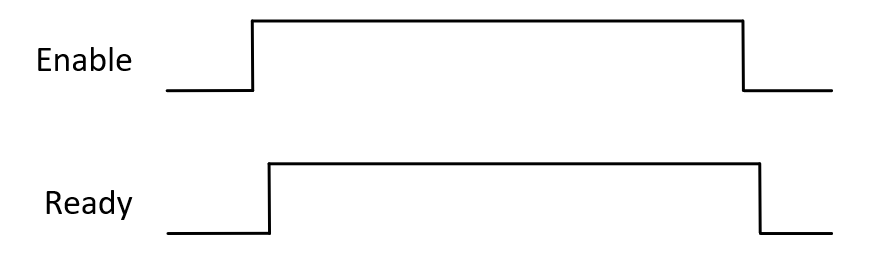

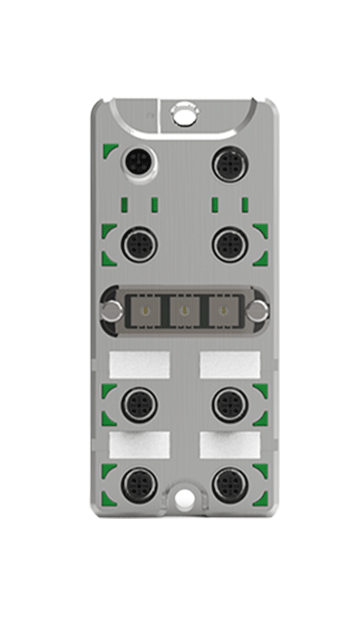

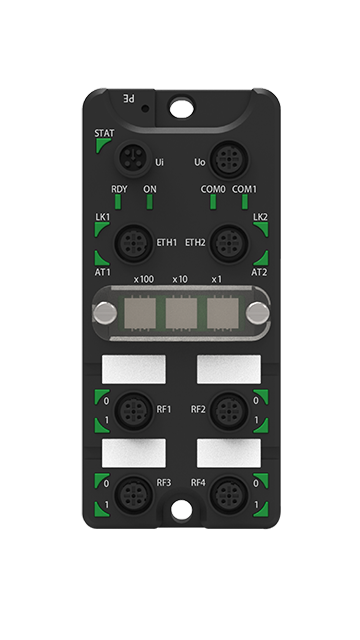

使能是使RFID工作的必要条件，调用RFID读写功能块后，默认保持RFID使能。具体的时序如下所示。默认的RFID使能置位后，Ready未置位，则表示总线模块与RFID通讯异常。
★ 命令执行

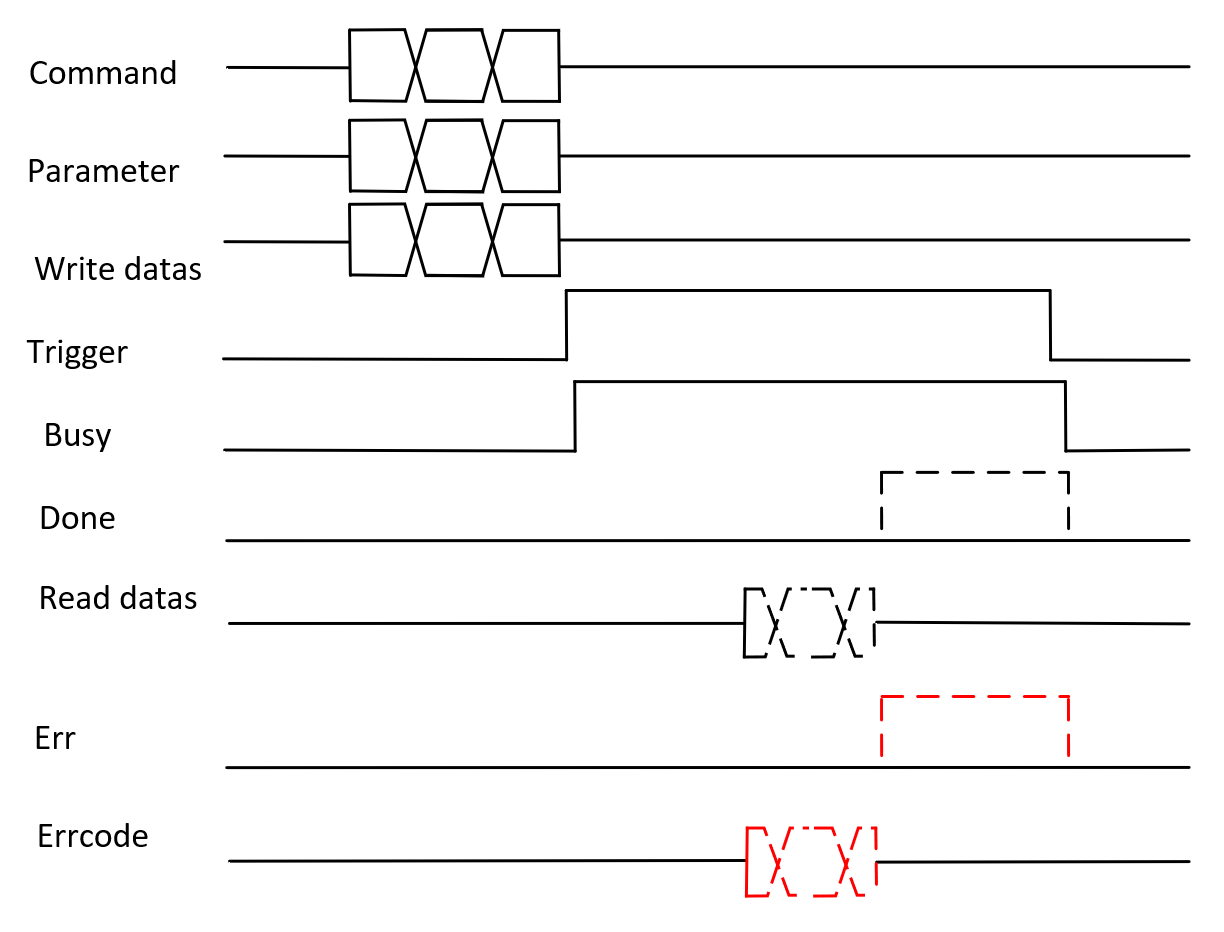

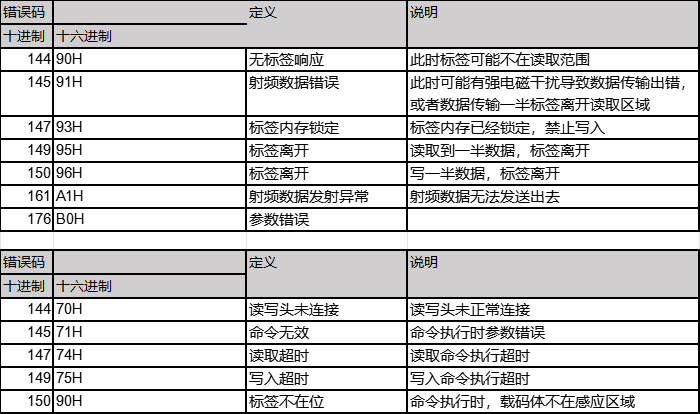

命令的执行以Trigger上升沿信号开始，在给Trigger信号置位之前，先将命令/参数/数据填充好。在命令执行期间保持Trigger信号置位，若取消当面命令的执行，将Trigger复位即可，Trigger后输入数据取的状态信息将复位。命令执行完后可从、Done/Err以及Errcode等信息获取命令执行的结果。
★长数据分包传输

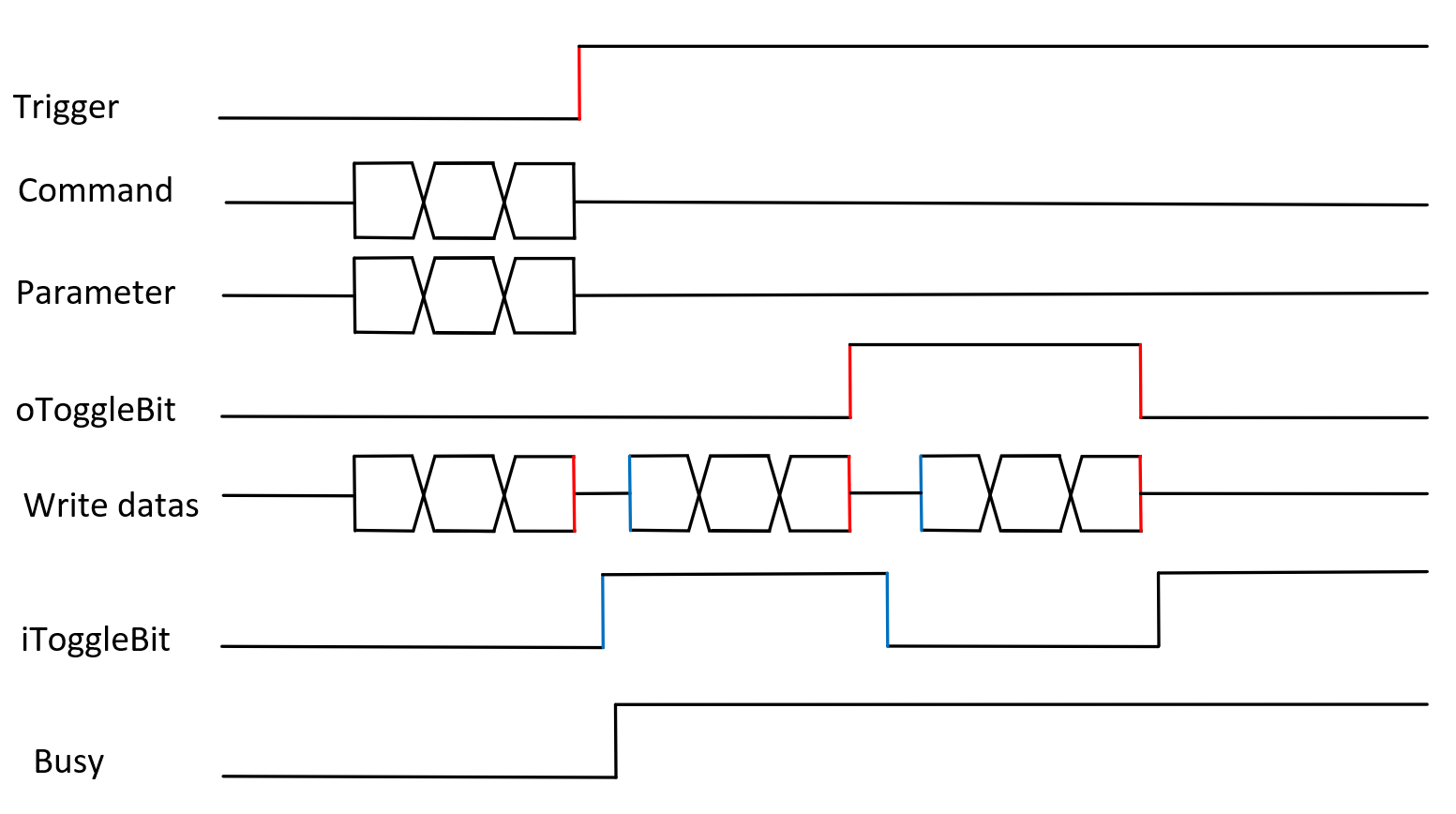

在实际应用的过程中，可能存在一次无法传输完数据的情况，此时需要分包进行传输。以PLC启动长数据传输为例，时序图如下：
★ 从标签读取数据

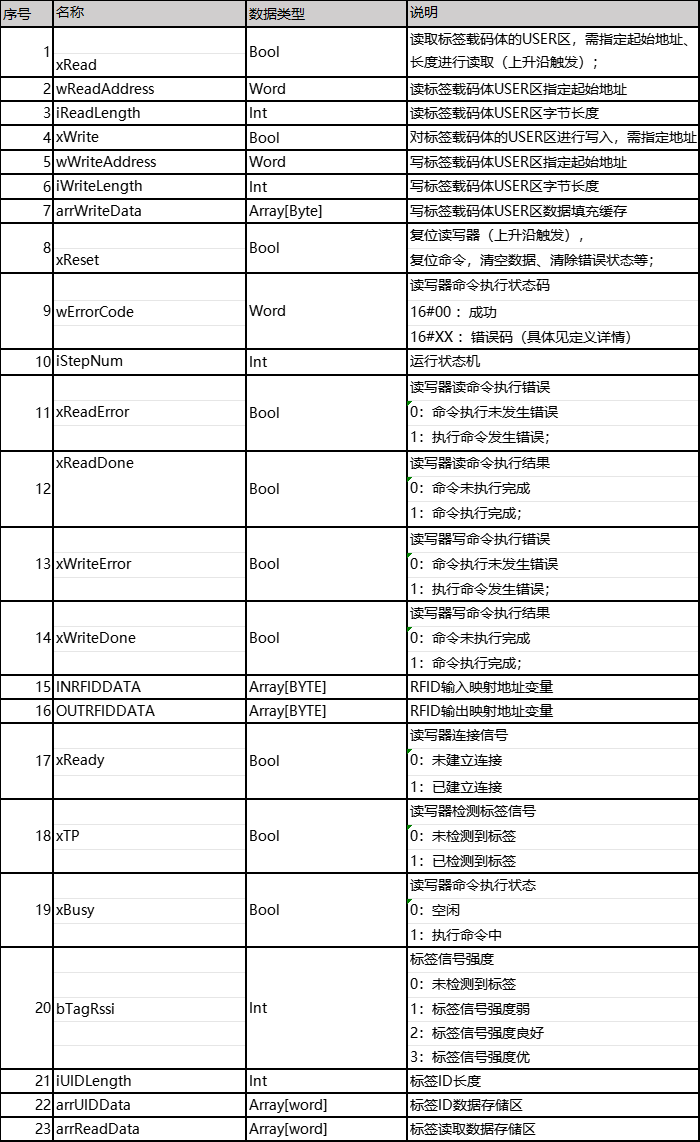

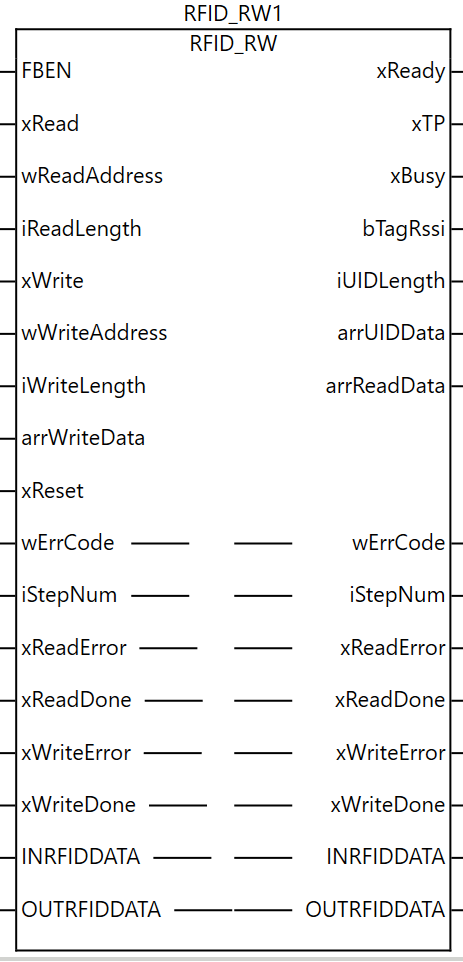

当标签在读取范围时，通过读取功能可从标签指定起始地址读取特定长度的数据。命令的执行以”xRead”引脚上升沿触发，在进行读取时，需要先填充部分引脚参数，涉及到的参数如下：
★ 写入数据至标签
当标签静止在读取范围时，通过写入功能可以向一个标签指定的地址写入特定长度的数据。命令的执行以”xWrite”引脚上升沿触发，在命令触发前，需要填写以下参数：

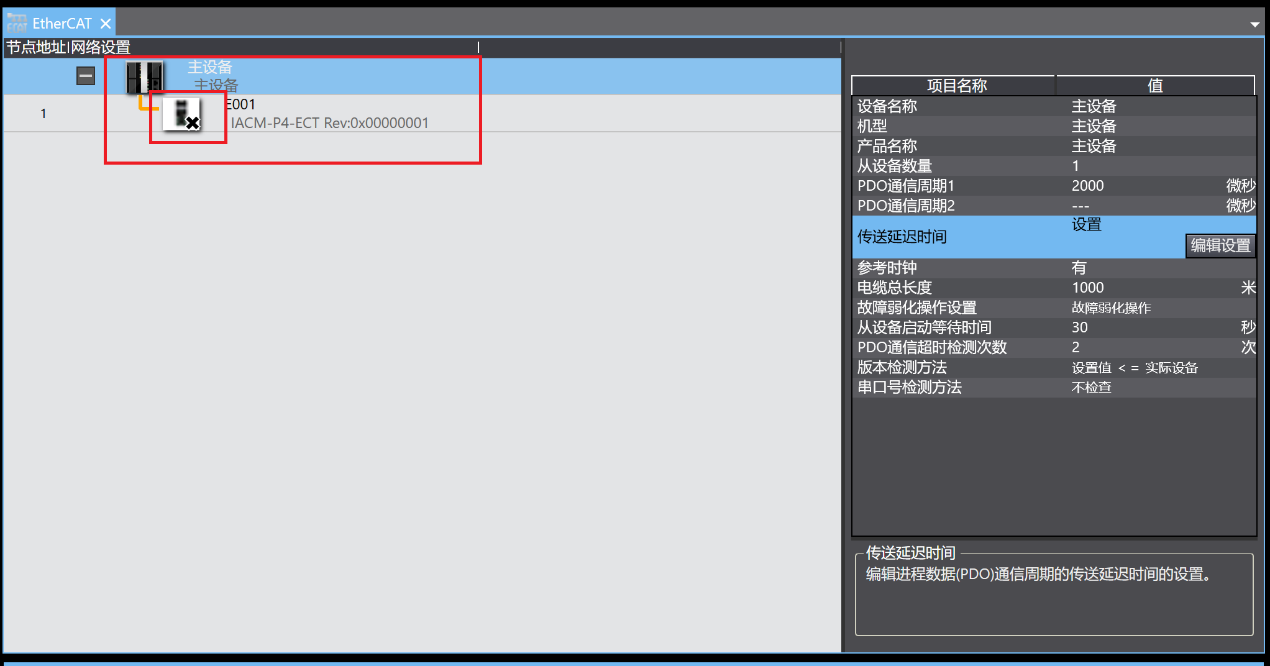

本例程中一次性读写标签内存操作最大字节数为2000，大于2000字节请联系我司技术人员进行修改。

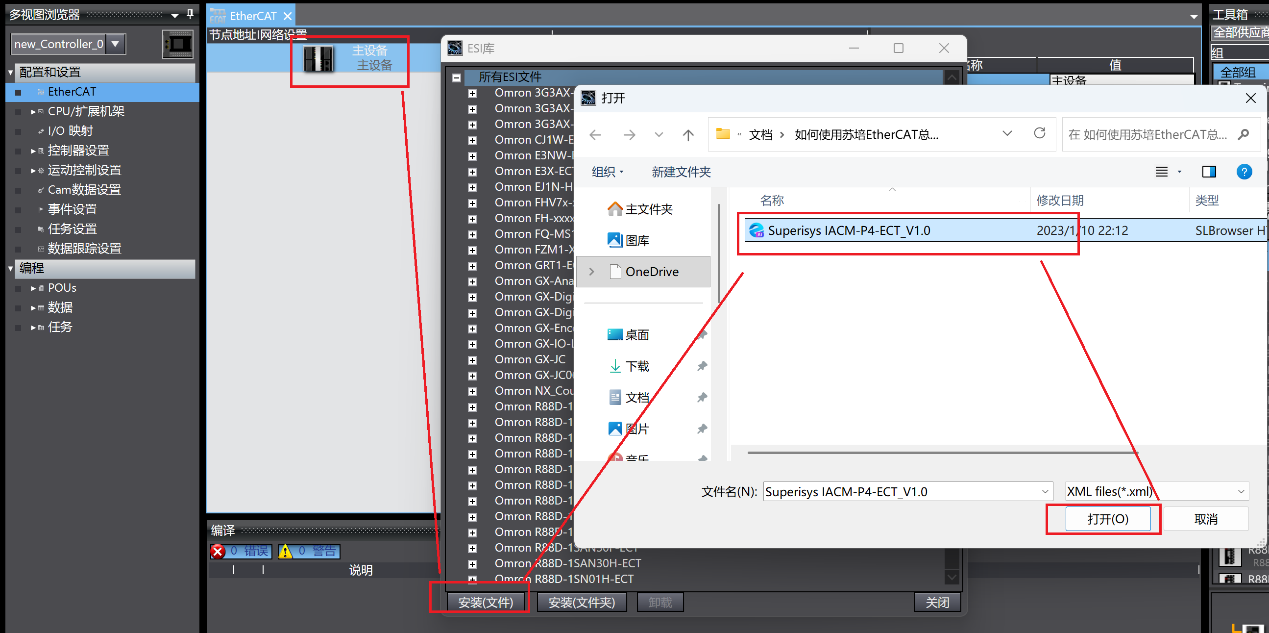

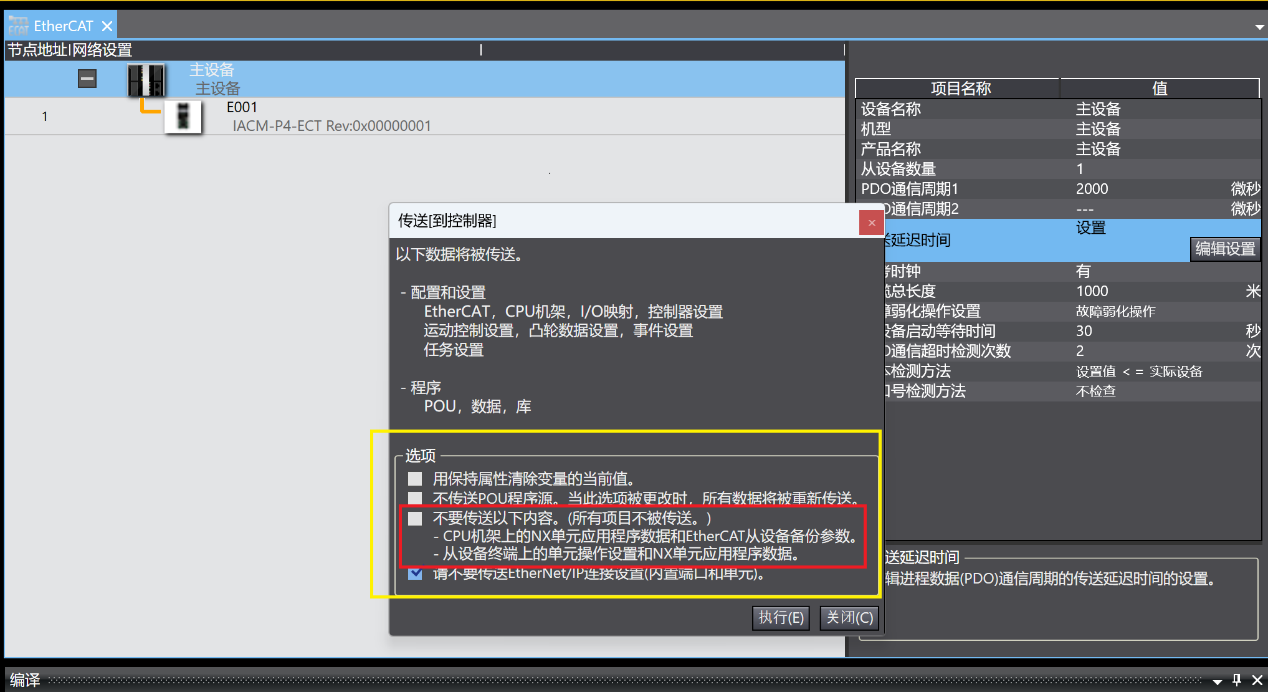

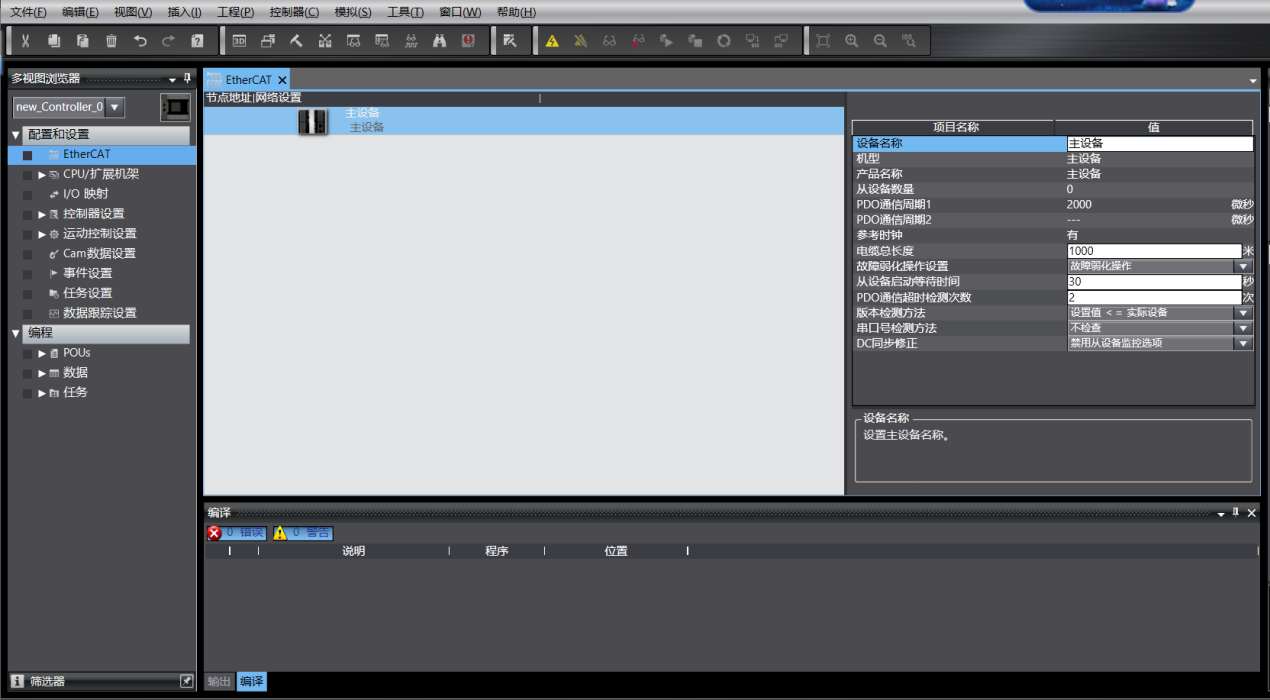

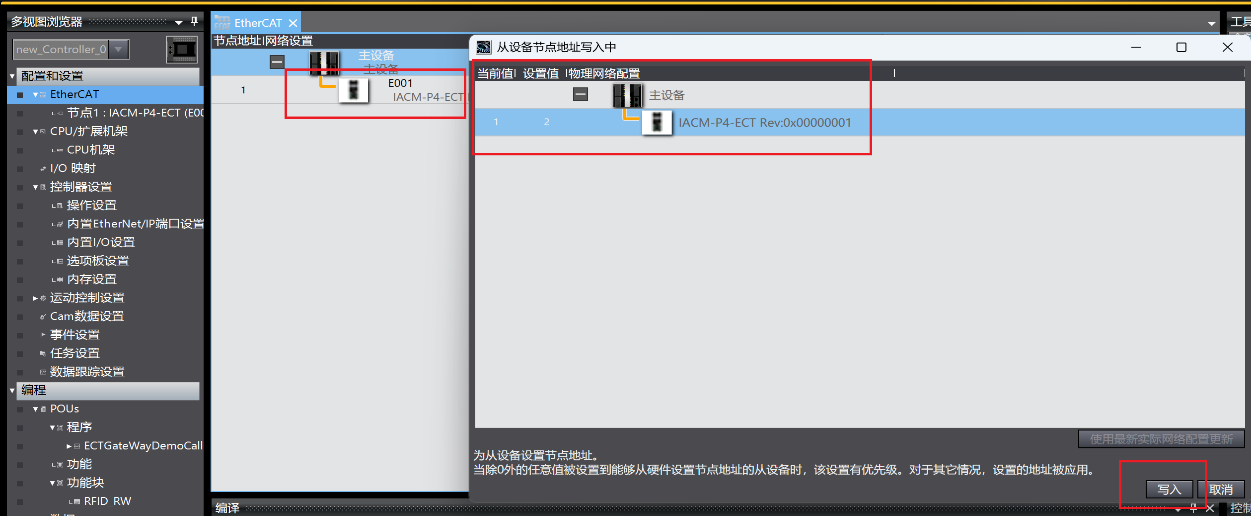

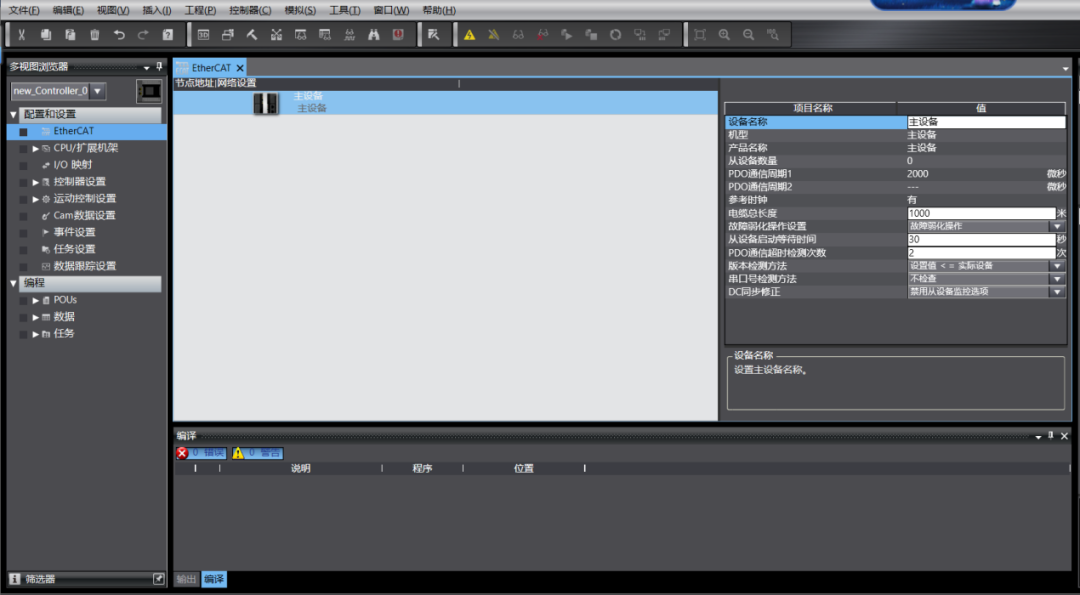

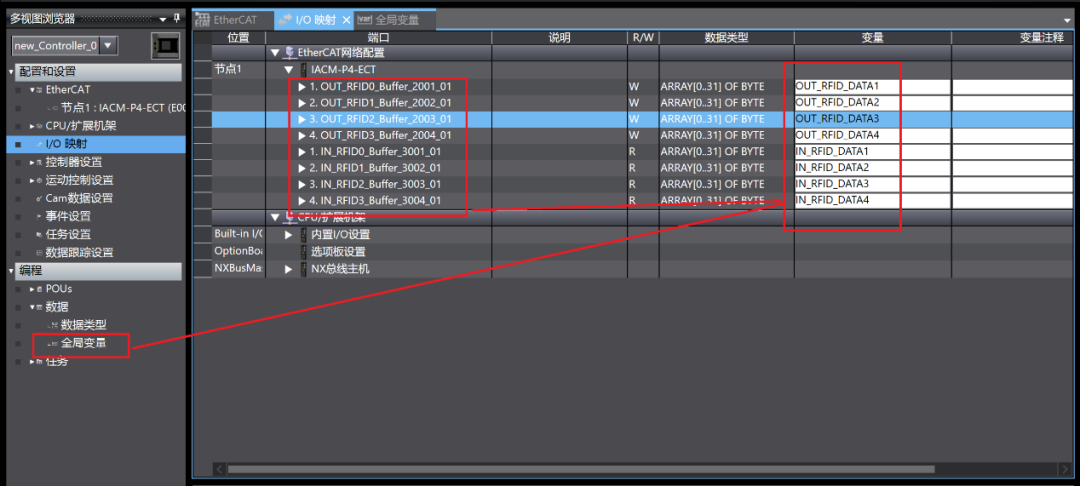

本例程使用RFID1第一个接口进行测试。

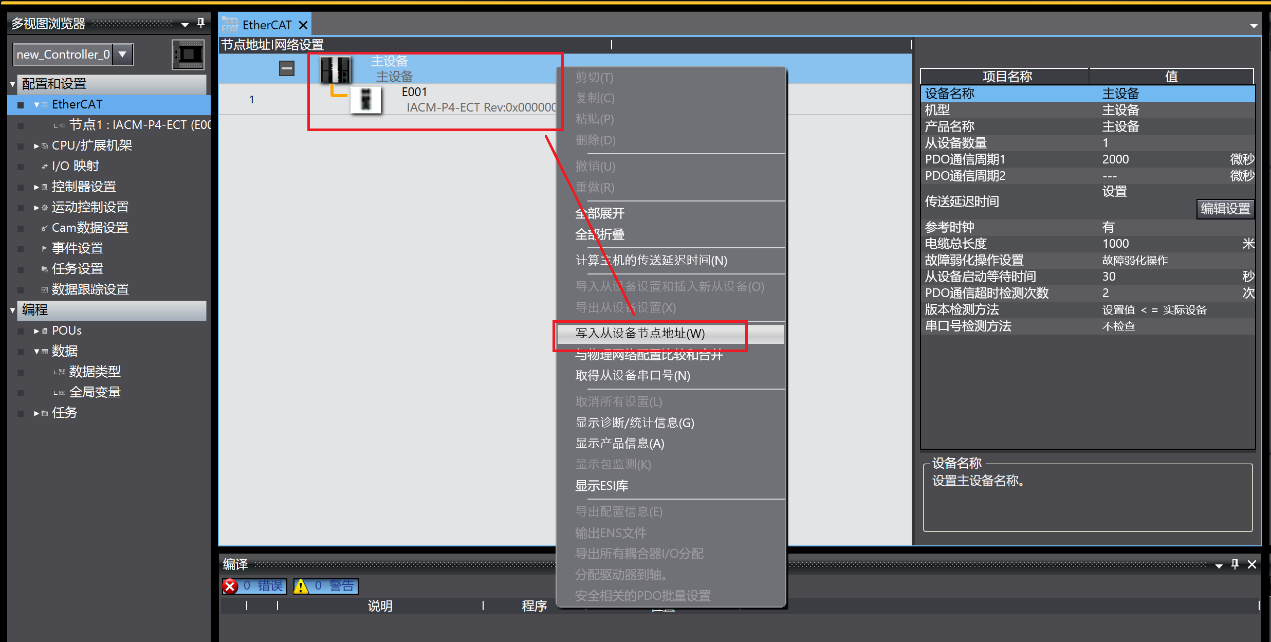

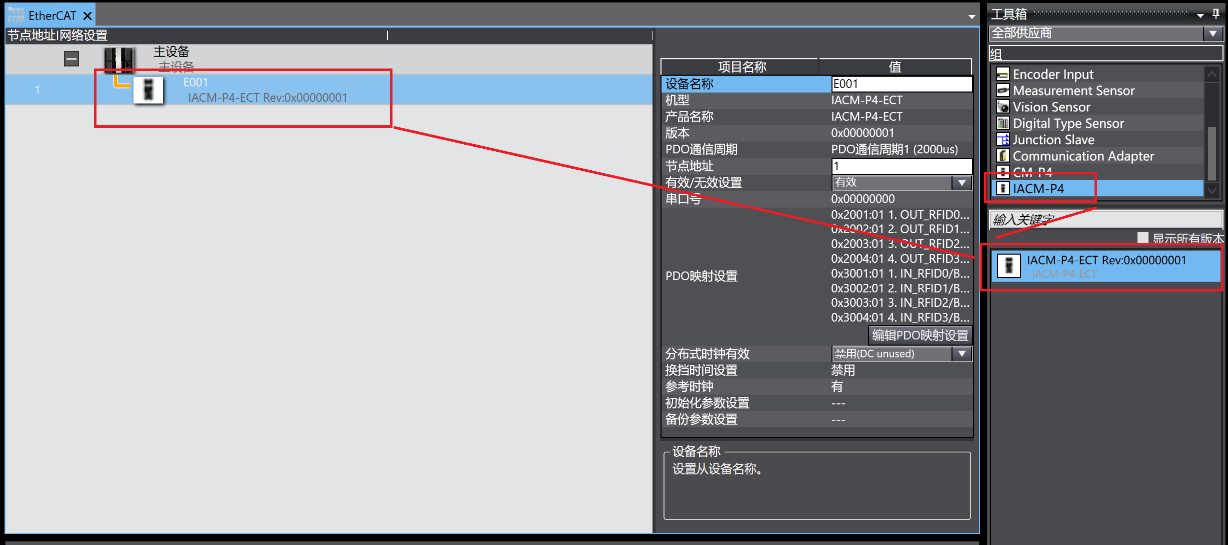

当读写器成功连接上后，可对读写器进行读/写操作。
“xReady”信号置1，表明读写器连接成功，xTP表示感应到芯片。
当读写器成功连接上后，可对读写器进行读/写操作:
“xReady”信号置1，表明读写器连接成功，“xTP”信号置1，表明读写器感应到标签；

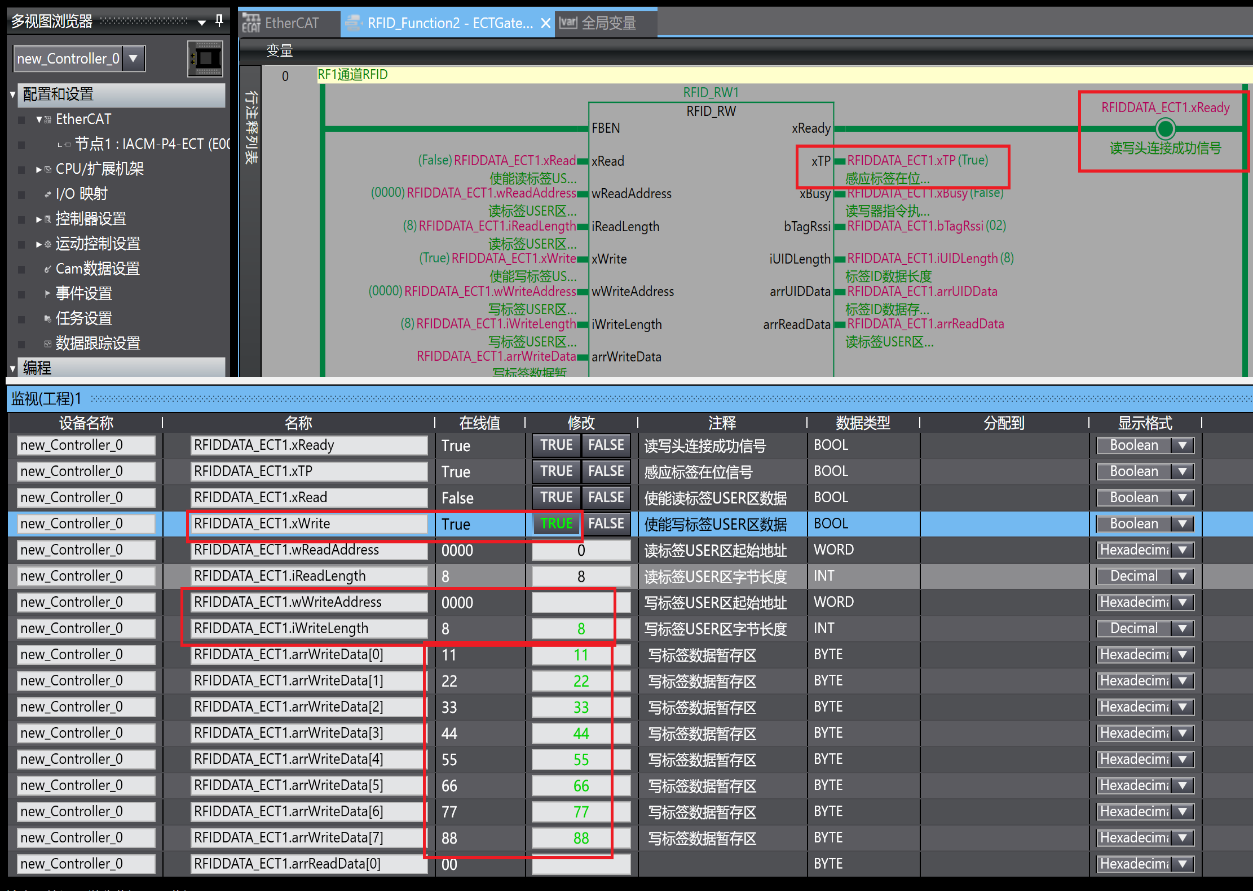

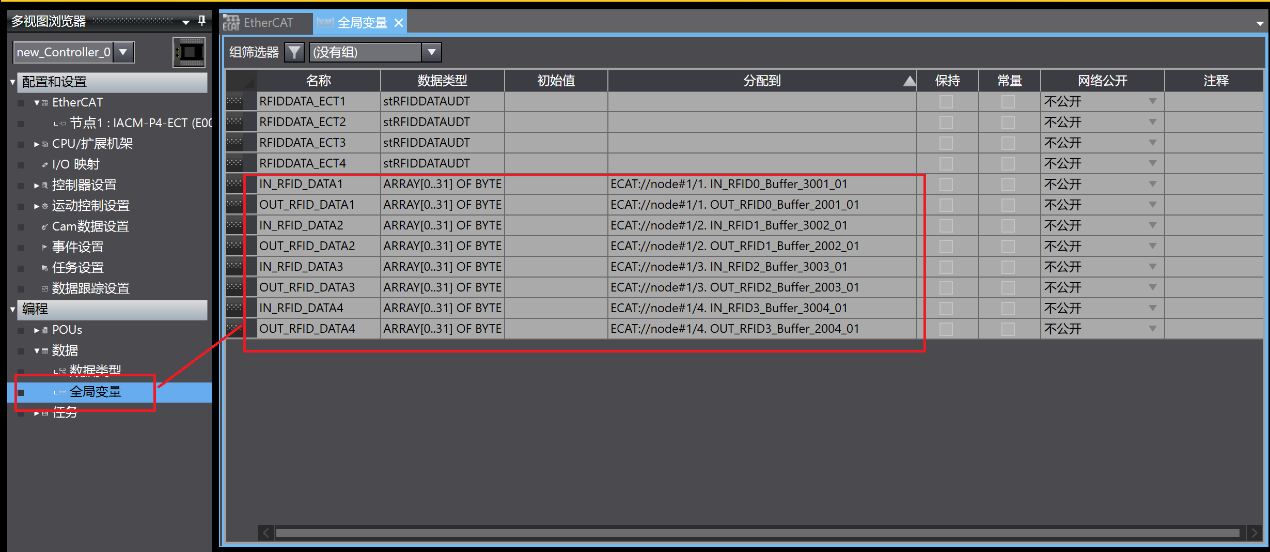

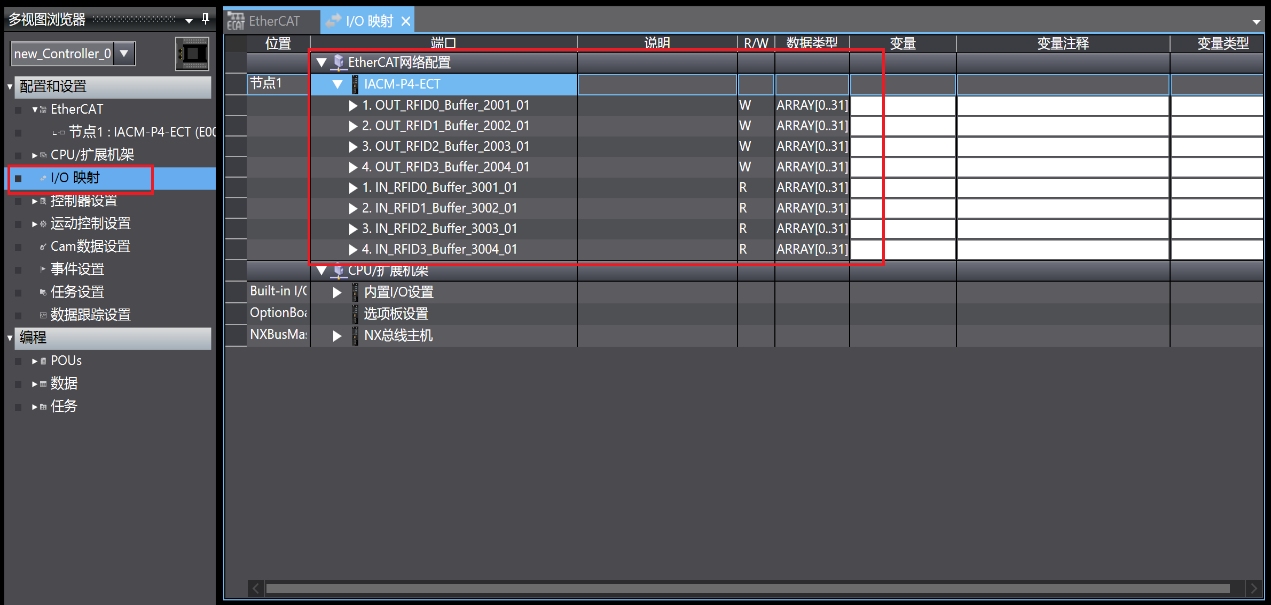

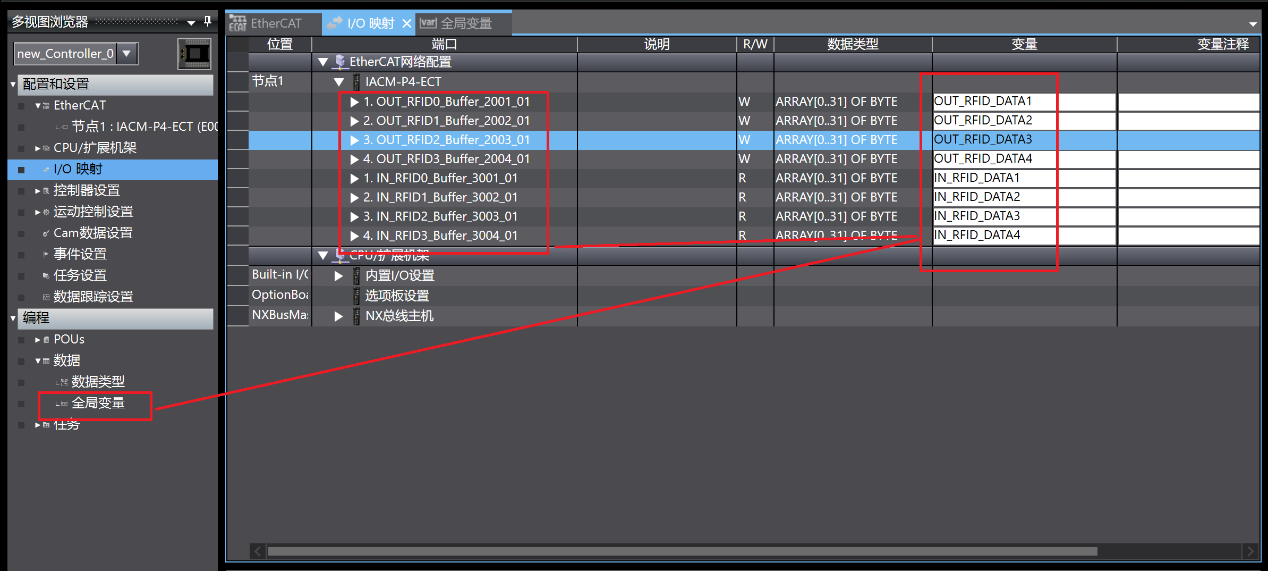

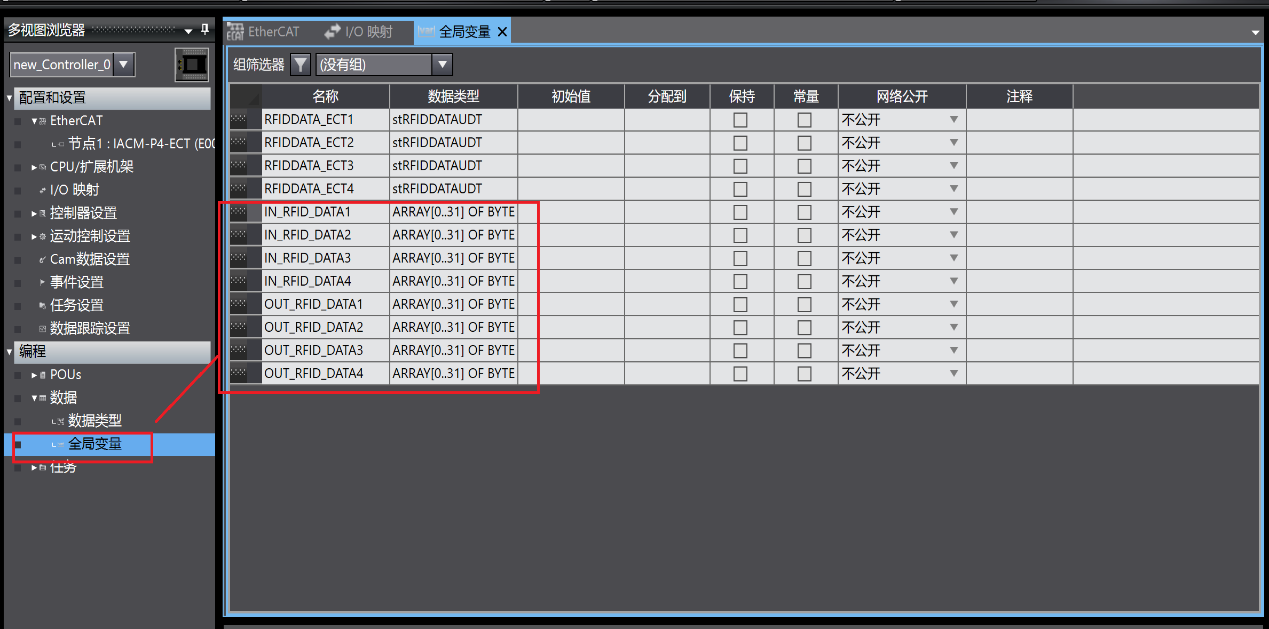

打开“编程”下的“RFIDFunction”调用程序，在“视图”下的“监视窗口”下添加相应的读写操作变量名称，修改对应的变量值可对标签进行读写操作。

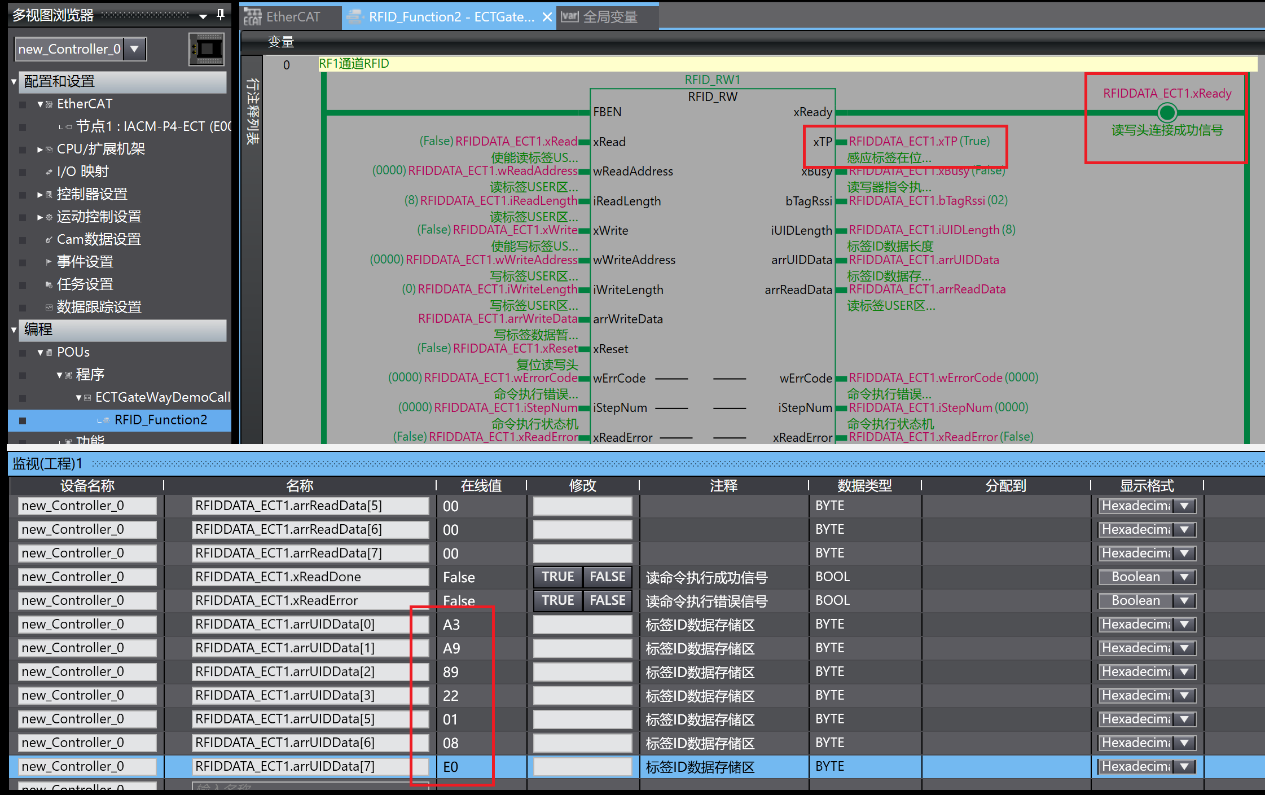

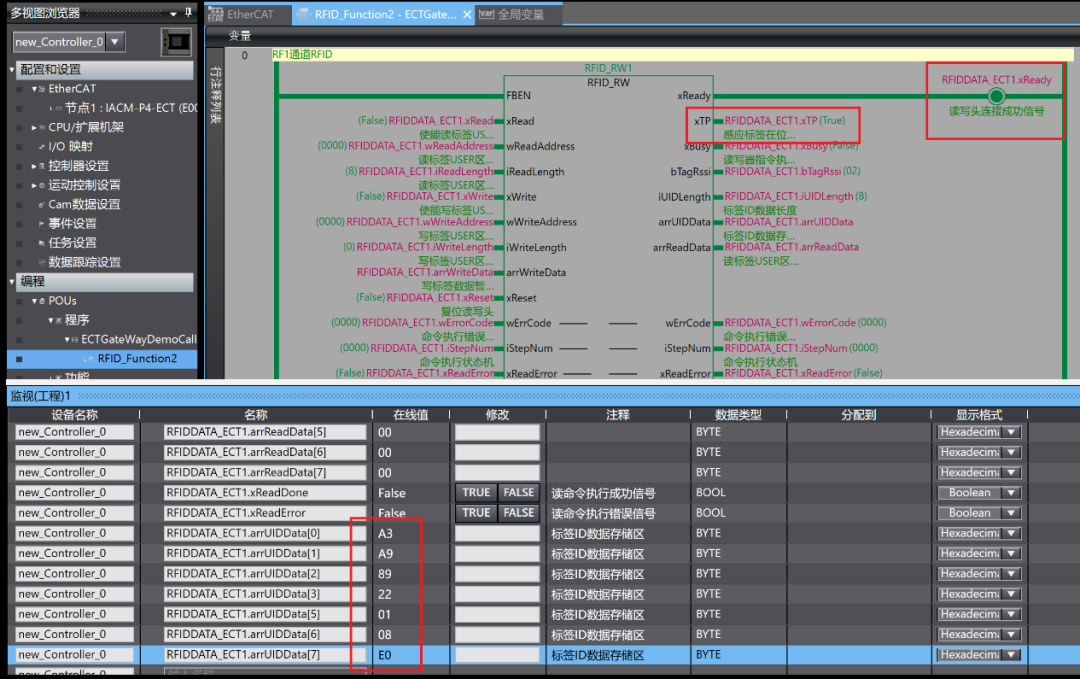

a)标签靠近读写器，读写器自动感应标签，标签到位信号“xTP”自动变为“TRUE”；
b)arrUIDData[0] – arrUIDData[7] 自动获取所靠近标签的UID数据，固定长度8个字节；
UID数据出厂时设定，可读不可写，数据序列是唯一的；
1) 标签靠近到位，标签到位信号xTP信号的值为“1”；
2) 在arrwriteData数组中填充数据要写入的数据；
3) 修改数据长度iWriteLength的值8，单位为字节；
4) 修改起始地址wWriteAddress的值为16#0000；
5) 修改写入命令xWrite 为 “1”；
6) 查看功能块反馈回来的完成信号xWriteDone和错误信号xWriteError。
如果xWriteDone值为“1”且xWriteError值为“0”，则说明数据已写入完成；
如果xWriteError为“1”，则说明数据写入失败；
如下图所示：从起始地址0开始，写入8个字节数据进入标签的用户区成功。
1) 标签到位，标签到位信号xTP信号的值为“TRUE”；
2) 修改数据长度iReadLength的值为8，单位为字节；
3) 修改起始地址wReadAddress的值为16#0000；
4) 修改写入命令xRead 为 “1”（必须先复位xWrite信号）；
5) 查看功能块反馈回来的完成信号xReadDone和错误信号xReadError。
如果xReadDone值为“1” 且xReadError值为“0”，则说明数据已读取完成；
如果xReadError为“1”，则说明数据读取失败;

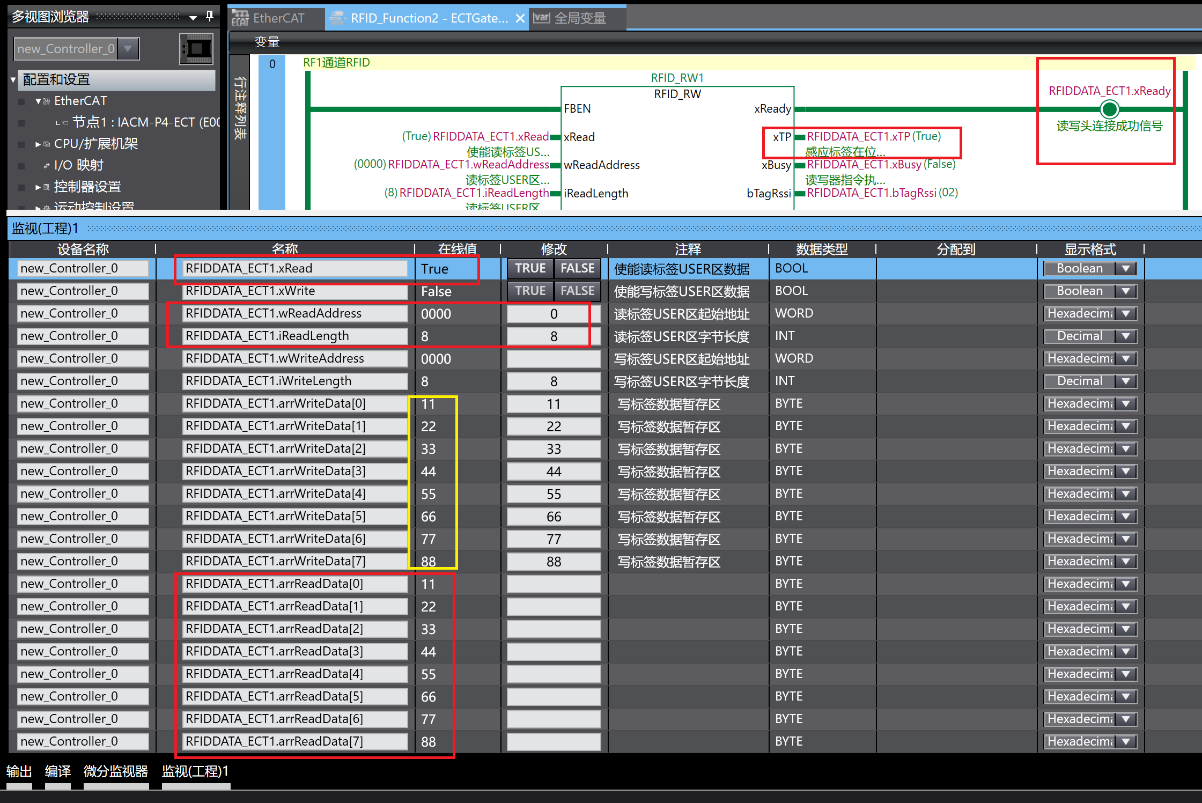

如下图所示：从起始地址0开始，读取8个字节标签的用户区数据成功。
对比3.3.2的写入User区的数据，可验证写入和读取数据无误。
