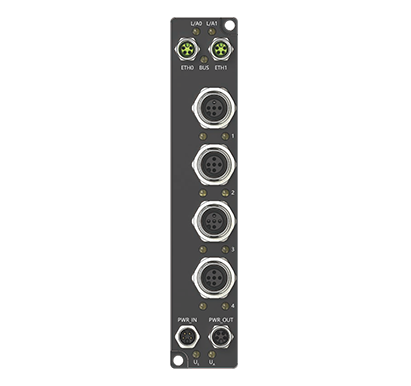

IOLINK主站
| 型号 | IACM-IOLM4A-ECT | IACM-IOLM4A-PN | IACM-IOLM4A-EIP | |||
| 通讯协议 |  |  |  | |||
| 产品描述 | IO-LINK主站模 4 Class A端口 IP67防护等级 | |||||
| /o连接方式 | M12，5pin孔座，A编码 | |||||
| IO-Link 主站参数 | ||||||
| 主站口数量 | 最大可配置8口 | |||||
| 主站连接方式 | M12，5芯，A-code，母头 | |||||
| lO-link版本 | V1.1.2 | |||||
| 通讯速率 | COM1:4.8KBps | |||||
| COM2:38.4KBps | ||||||
| COM3:230.4KBps | ||||||
| 端口电压L+ | type.24VDC(via US) | |||||
| 端口电流L+ | 2A(via US) | |||||
| Class A | 4口，X1…X4 | |||||
| 主站-从站通讯距离 | ≤20米 | |||||
| 主站-主站通讯距离 | ≤100米 | |||||
| 数字量输入、输出参数 | ||||||
| 输入数量 | 4路，自适应 | |||||
| 输入端口位置 | X1.X4 | |||||
| 输入极性 | PNP | |||||
| 信号“0”电压 | -0.3.…5VDC | |||||
| 信号“1”电压 | 12.…30VDC | |||||
| 输入电流 | type.5mA(via US) | |||||
| 输出数量 | 4路，自适应 | |||||
| 输出端口位置 | X1.X4 | |||||
| 输入极性 | PNP | |||||
| 输出电流 | 单通道2A(via UA) | |||||
| 端口保护 | 电源短路保护，供电口过载保护 | |||||
| 模块指示灯 | ||||||
| EtherCat协议 | ProfiNet协议 | EtherNet/IP协议 | ||||
| PWR | 绿色：模块电源正常 | |||||
| 红色：模块电源反接 | ||||||
| L/A0 L/A1 | 绿色：物理连接正常 | |||||
| 绿闪：扩展通讯正常 | ||||||
| I/O | 绿色：通道信号正常 | |||||
| 红色：端口供电短路 | ||||||
| BUS | 绿色：OP状态 | BUS | 熄灭：模块工作正常 | BUS | 绿色：模块状态正常 | |
| 绿慢闪：SAFEOP状态 | 绿闪：模块未配置/通讯未建立 | |||||
| 绿快闪：Pre-OP状态 | 红色：模块故障 | 红闪：设备名称/IP错误 | ||||
| 熄灭：Init状态 | 红闪：设备名称/IP错误 | |||||
| 红绿闪：通讯发生错误 | ||||||
| IO-LINK | 绿色：端口操作(运行)状态 | |||||
| 绿快闪：端口连接过程中 或 错误设备 | ||||||
| 绿慢闪：端口在预操作状态 | ||||||
| 绿熄灭：端口关闭 | ||||||
| I/O端口针脚定义 | ||||||
| 端口 M12 A-code母端 | 针脚定义 | 地址分布 | ||||
 |  | |||||
| 数据端口针脚定义 | ||||
| M8 A-code 母端 | 连接方式 | 2×M8 D-code;4-芯座； |  | |
| 物理层 | Ethernet | |||
| 传输速度 | 10/100 Mbps,全双工 | |||
| 特性 | 符合协议 特性 | |||
| 报警功能 | 诊断报警，过程报警 | |||
| 最小周期时间 | 1ms | |||
| 通讯口紧固扭矩 | M8:0.5Nm | |||
| 基础参数 | ||
|
| 外壳材质 | 铝合金 |
| 外壳颜色 | 金属银色黑色 | |
| 防护等级 | IP67,环氧全灌封 | |
| 外形尺寸 | 155mm×30mm×31.9mm | |
| 重量 | 208g | |
| 操作温度 | -25℃…70℃ | |
| 保存/运输温度 | -40℃…85℃ | |
| 操作湿度 | 5%…95% | |
| 保存/运输湿度 | 5%95% | |
| 操作大气压 | 80KPa…106KPa | |
| 保存/运输大气压 | 80KPa…106KPa | |
| IVO口紧固扭矩 | M12:0.5Nm | |
| 应用环境 | 符合EN-61131 | |
| 振动测试 | 符合IEC60068-2 | |
| 冲击测试 | 符合IEC60068-27 | |
| 自由跌落测试 | 符合IEC60068-32 | |
| 电磁兼容性(EMC) | 符合IEC61000-4-2,-3,-4 | |
| 认证 | CE,RoHS | |
| 安装孔规格 | Ø4.5mm×2 | |
| 辅助电源端口针脚定义 | |||
| 辅助电源 | 电源连接方式 | M8.4芯，A-code,公头/母头 |  |
| 端口 | 系统电源电压us | 18…30 VDC(type.24VDC) | |
| 辅助电源电压ua | 18…30 VDC(type.24VDC) | ||
| M8 | 总电流Is | 4A | |
| A-code | 总电流la | 4A | |
| 母端&公端 | 静态工作电流Ic | ≤150mA | |
| 电源反接保护 | 有 | ||
| 针脚定义 | 电源口紧固扭矩 | M8:0.5Nm | |
