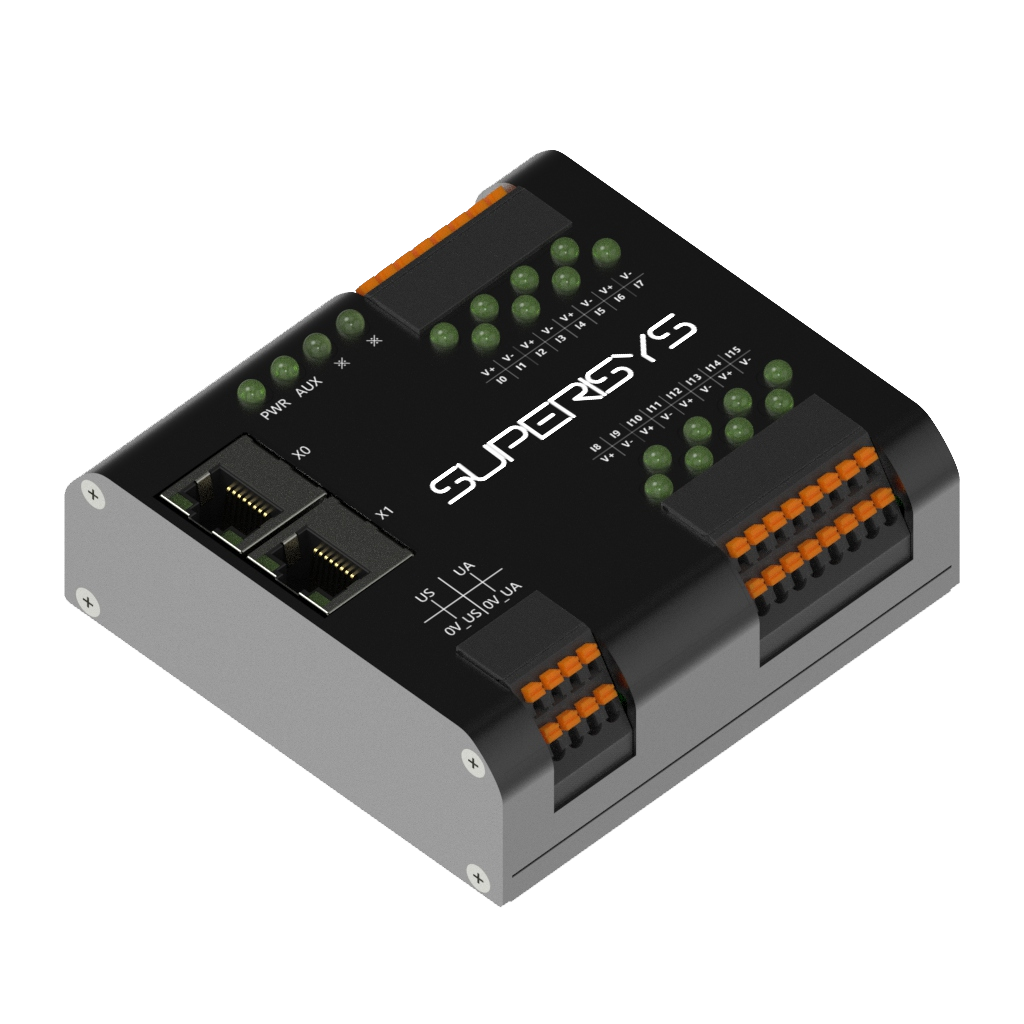

16路DIO总线模块

IOLINK从站

我要咨询

欢迎拨打服务热线：400-788-0086 ！

  • 产品参数
  • 适用领域及案例
  • 下载
  • CAD/CAE模型
    通讯协议型号


    		IACM-DI16P-ECTIACM-DI16N-ECTIACM-DO16P-ECTIACM-DO16N-ECTIACM-DIO16P-ECTIACM-DIO16N-ECTIACM-DI8PDO8P-ECTIACM-DI8NDO8N-ECT


    		IACM-DI16P-PNIACM-DI16N-PNIACM-DO16P-PNIACM-DO16N-PNIACM-DIO16P-PNIACM-DIO16N-PNIACM-DI8PDO8P-PNIACM-DI8NDO8N-PN


    		IACM-DI16P-EIPIACM-DI16N-EIPIACM-DO16P-EIPIACM-DO16N-EIPIACM-DIO16P-EIPIACM-DIO16N-EIPIACM-DI8PDO8P-EIPIACM-DI8NDO8N-EIP
    基础参数
    外壳材质铝合金
    外壳颜色阳极电镀黑色

    防护等级

    		IP20
    外形尺寸86mm×89.6mm×31.9mm
    重量301g
    操作温度-25℃…70℃
    保存/运输温度-40℃…85℃
    操作湿度

    5%…95%

    保存/运输湿度

    5%…95%

    操作大气压80KPa…106KPa
    保存/运输大气压80KPa…106KPa
    应用环境符合EN-61131
    振动测试符合IEC60068-2

    冲击测试

    		符合IEC60068-27
    电磁兼容性(EMC)符合IEC61000-4-2,-3,-4
    认证CE,RoHS
    安装孔规格导轨安装
    产品描述16通道输入
    IP20
    独立模块I    		16通道输出
    IP20
    独立模块    		16通道输入
    输入输出自适应
    IP20
    独立模块    		8通道输入
    8通道输出
    IP20
    独立模块
    /o连接方式端子连接，8x2弹簧端子，max.1.5mm²
    数字量输入、输出参数
    通道数16
    		16
    		16
    		16
    连接方式8x2弹簧端子，max.1.5mm²
    		8×2弹簧端子max.1.5mm²
    		8×2弹簧端子，max.1.5mm²
    		8×2弹簧端子，max.1.5mm²
    输入类型PNPNPNPNPNPNPNPNPNPNPNPN
    输入诊断类型供电短路诊断
    		点诊断
    		供电短路诊断
    		供电短路诊断
    开关阈值EN 61131-2 Type 1/3
    		0V(电位组24VDC)
    		EN 61131-2 Type 1/3
    		EN 61131-2 Type 1/3
    开关频率250 Hz
    		阻性，感性，灯性
    		250 Hz
    		250 Hz
    输出类型
    		PNPNPNPNPNPN
    输出类型
    		点诊断
    		点诊断
    输出电压
    		OV(电位组24VDC)
    		OV(电位组24VDC)
    通道输出电流
    		0.5A/ch
    		0.5A/ch
    通道输出电流
    		阻性，感性，灯性
    		阻性，感性，灯性
    模块指示灯

    		EtherCat协议ProfiNet协议EtherNet/IP协议
    PWR绿色；模块电源正常
    红色：模块电源反接
    I/o绿色：通道信号正常
    红色：端口供电短路
    LINK绿色：链接正常
    黄闪：链接正常，数据通讯正常
    熄灭：未建立链接
    RUN绿色：OP状态SF红色：模块故障MS绿色：模块状态正常
    绿慢闪；SAFEOP状态绿闪：模块未配置
    绿快闪：Pre-OP状态BF红色：内部错误红色：模块故障
    熄灭：Init状态红闪：设备名/NS绿色：网络状态正常
    ERR红闪：通讯发生错误IP地址/绿闪：通讯未建立
    熄灭：模块状态正常模块组状态错误红闪：通讯中断
    I/O端口针脚定义
    电源端子接线示意图





    IO端子接线示意图






        推荐配件
