IOLINK从站
产品特点

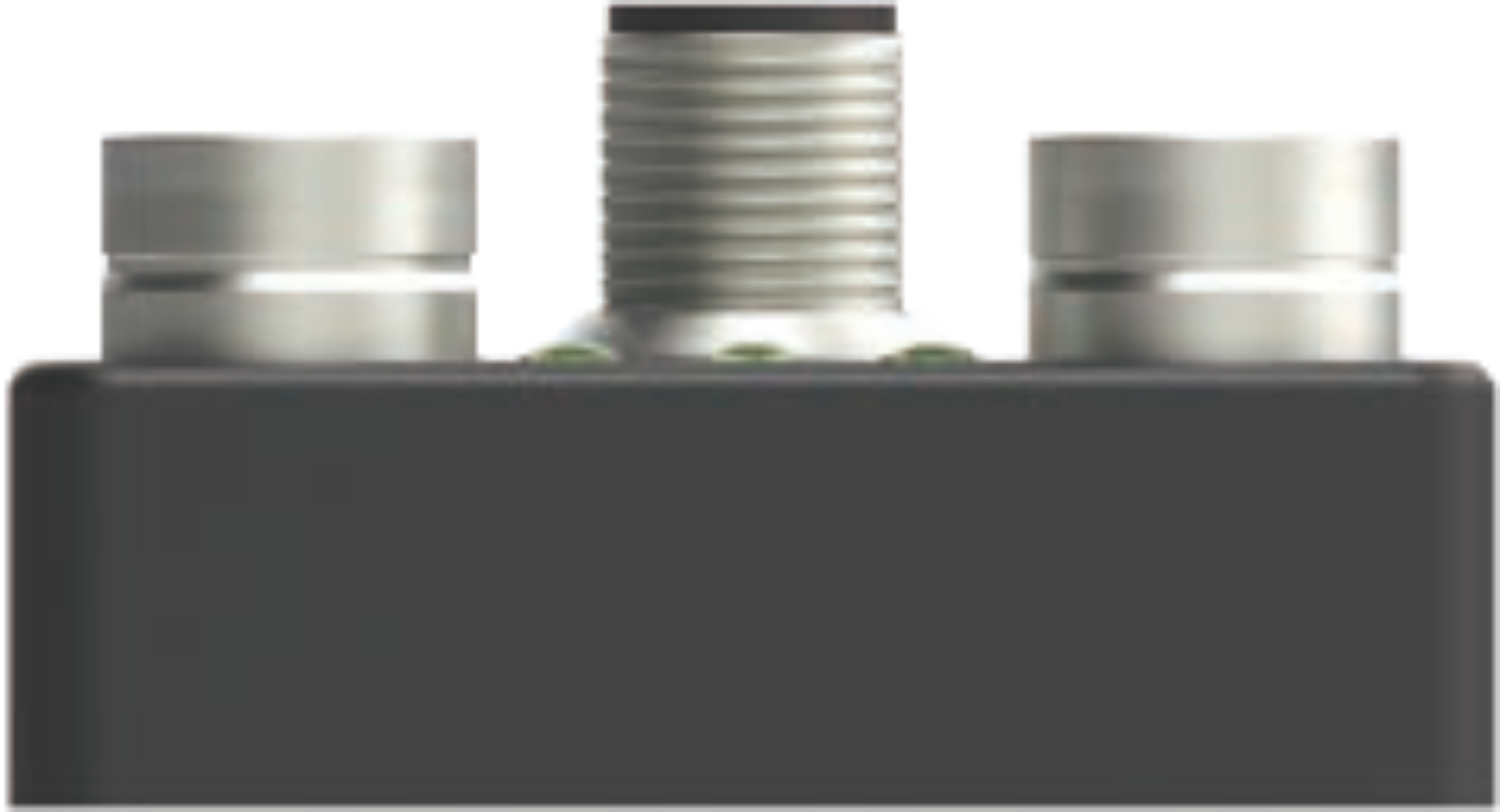

16路数字量输入输出系列IOLINK从站是一款采用M8标准接口的分布式DIO模块
支持NPN、PNP等多种输出方式
具有IP67的防护等级，接线简单
开放连接
设备更换更简单等特性
主站可储存数据并有诊断指示
方便维护、调试
| IO-LINK | 极性 | 型号 | |||
| Class A | PNP | IACM-DI16P-IOL | IACM-DO16P-IOL | IACM-DIO16P-IOL | IACM-DI8PDO8P-IOL |
| IACM-DI16PR-IOL | IACM-DO16PR-IOL | IACM-DIO16PR-IOL | |||
| NPN | IACM-DI16N-IOL | IACM-DO16N-IOL | IACM-DIO16N-IOL | IACM-DI8NDO8NR-IOL | |
| IACM-DI16NR-IOL | IACM-DO16NR-IOL | IACM-DIO16NR-IOL | |||
| 产品描述 | IO-LINK从站模块 8x端口 IP67防护等级 | ||||
| I/O连接方式 | M12，5pin孔座， A编码 | ||||
| IO-Link 从站参数 | |||||
| IO-Link端口数目 | 1x设备 | ||||
| lO-Link处理数据长度 | 2个输入字节 | ||||
| 最小循环周期 | 3 ms | ||||
| 数字量输入、输出参数 | |||||
| 输入、输出数量 | 16路 输入 | 16路 自适应 | 8路输入 8路输出 | ||
| 额定工作电压 | 18…30V DC | ||||
| 最大负载电流(传感器) | 200 mA | - | 200 mA | ||
| 最大负载电流(执行器) | - | 500 mA | |||
| 总电流UI | <1.6A | — | |||
| 总电流UO | - | <2.5A | |||
| 模块指示灯 | |||||
| IO-LINK RUN | 绿色：通讯无连接 | ||||
| 绿闪：通讯正常 | |||||
| 红色：通讯中断 | |||||
| PWR | 绿色：模块电源正常 | ||||
| 熄灭：模块电源未连接 | 黄色：辅助电源未连接 | ||||
| I/O | 绿色：通道信号正常 | ||||
| 红色：端口故障 | |||||
| I/O端口针脚定义 | |||||
端口 M12 A-code母端 |  |  |  |  | |
| 基础参数 | |||||
| 尺寸图 |  | 外壳材质 | PA6+GF | ||
外壳颜色 | 黑色 | ||||
防护等级 | IP67，环氧全灌封 | ||||
外形尺寸 | 155mm x53mm x28.7mm | ||||
重量 | 217g | ||||
操作温度 | -25°C...70°C | ||||
保存/运输温度 | 40°C...85°C | ||||
操作湿度 | 5%...95% | ||||
保存/运输湿度 | 5%...95% | ||||
操作大气压 | 80KPa...106KPa | ||||
保存/运输大气压 | 80KPa...106KPa | ||||
I/O口紧固扭矩 | M12:0.5Nm | ||||
应用环境 | 符合EN-61131 | ||||
振动测试 | 符合IEC60068-2 | ||||
冲击测试 | 符合IEC60068-27 | ||||
自由跌落测试 | 符合IEC60068-32 | ||||
电磁兼容性(EMC) | 符合IEC61000-4-2,-3,-4 | ||||
| 认证 | CE,RoHS | ||||
| 安装孔规格 | ∅4.3mm x 4 | ||||
