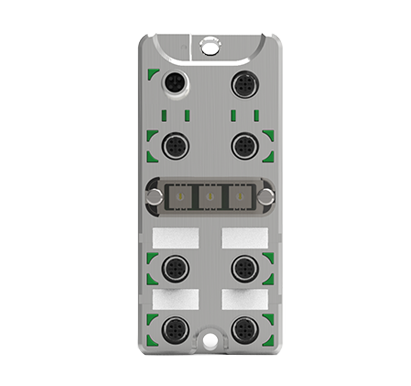

IACM-P4-PN/ECT/EIP/EN

高速工业总线模块

产品简介

IACM-PX系列总线模块是一种提供标准工业总线协议的RFID控制器，支持 ProfiNet 、 EtherCAT 、 EtherNet/IP 、 MODBUS TCP协议；包含两个M12 T -CODE电源供电接口，两个M12 D -CODE 4 - PIN总线接口，2个或4个M12 A -CODE RFID读写头接口，外壳采用坚固的锌合金金属材料，具有连接范围广、通信能力强、环境适应好、防护等级高等特点。

产品特点

对勾中.png 支持ProfiNet、EtherCAT、EtherNet / IP、 MODBUSTCP协议

对勾中.png 可同时连接多个RFID读写头进行独立工作

对勾中.png IP67的防护等级，能够适应油污、粉尘、潮湿等恶劣工况

对勾中.png 双网口，集成交换机功能，可组星型网络和树型网络

对勾中.png 电源输入带反接保护和3000W浪涌保护，RFID端口带防反接和过压过流保护

 我要咨询

欢迎拨打服务热线：400-788-0086 ！

产品参数
适用领域及案例
下载
CAD/CAE模型

产品型号		IACM-P4-PN	IACM-P4-ECT	IACM-P4-EIP	IACM-P4-EN	IACM-P2-PN	IACM-P2-ECT	IACM-P2-EIP	IACM-P2-EN

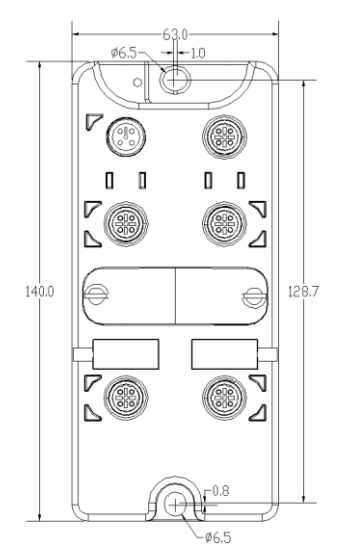

图片尺寸
物理参数	产品尺寸	140.0 * 63.0 * 31.4mm
	壳体材质	锌合金
电源	额定电压	18~30VDC
	额定电流	Imax<=0.3A@24V（总线模块自身电流）
	供电模式	独立双供电（系统供电UB，负载供电UL）
	电源接口	T-CODE 公头/母头 4针
	电源保护	带反接保护、3000W浪涌保护
通讯	通讯协议	ProfiNet	EtherCAT	Ethernet/IP	MODBUS TCP	ProfiNet	EtherCAT	EtherNet/IP	MODBUS TCP
	网络接口	双网口均集成交换机功能，符合IEE802.3标准			单网口	双网口均集成交换机功能，符合IEE802.3标准			单网口
	通讯接口	D-CODE M12母头，4针			D-CODE M12母头， 4针（ETH1）	D-CODE M12母头，4针			D-CODE M12母头， 4针（ETH1）
	通讯线缆长度	Max=100m
	系统拓扑结构	星型结构，树型结构			星型结构	星型结构，树型结构			星型结构
RFID端口	RFID数量	4个独立通道				2个独立通道
	RFID接口	A-CODE M12母头，5针
	负载能力	VOUT=24V±20%,LOUT<=0.7A
	电路保护	电源防反接、过压过流保护
	故障诊断	支持故障诊断
环境适应性	工作温度	-25°C~+70°C
	存储温度	-40°C~+85°C
	防护等级	IP67
	产品认证	CE/RoHS 2.0

适用领域

Field of application

对勾中.png 3C

对勾中.png 新能源

对勾中.png 汽车

场景应用

Typical case

IACM-PX系列总线模块可配合RFID应用在3C、新能源行业的制造过程，通过 RFID识别载码体后将信息传递给控制器、实现工件识别、检测结果记录、自动报工、混流生产等，大大提高生产效率和产品质量。
