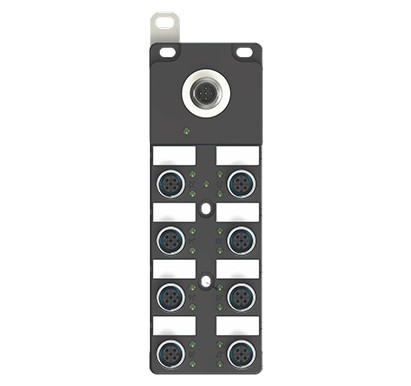

IOLINK从站
产品特点
工作电压: 10-30VDC
输出功能: NPN/PNP，NO/NC可选
具有极性、过载、短路等保护
防护等级: IP67
直接出线式、接插件式
工作温度-25°C-+70%C
采用优化了的传统技术与先进的封装技术，保证在恶劣环境下可长期稳定工作
| IO-LINK | 型号 | 产品描述 | I/O连接方式 | ||||
| Class A | IACM-AIO8VI-IOL | IO-LINK从站模块8×AlO端口IP67防护等级 | M12,5pin孔座， A编码 | ||||
| 通讯及电源参数 | |||||||
| 连接方式 | 1x M12 A-code;5-芯孔座 | ||||||
| 通讯协议 | IOLINK | ||||||
| 通讯速率 | 38.4 kbit/s(COM2) | ||||||
| 最小周期时间 | |55 ms | ||||||
| 通信口紧固扭矩 | M12;0.5Nm | ||||||
| 系统电源电压US | 18…30 VDC(type.24VDC) | ||||||
| 电源口紧固扭矩 | M12:0.5Nm | ||||||
| 空载电流消耗 | ≤80mA | ||||||
| 模拟量输入输出参数 | |||||||
| 输入输出数量 | 8路 电流或电压 | ||||||
| 输入输出端口位置 | J1…J8 | ||||||
| 电流输入输出范围 | 0~20 mA,4~20 mA | ||||||
| 电压输入输出范围 | 0~+5 VDC;0~+10 VDC;+5~+10 VDC | ||||||
| 诊断 | 含有自诊断 | ||||||
| 传感器电源 | 24VDC | ||||||
| 纹波 | <1% | ||||||
| 电压输入输出误差 | <+0.3%满量程 | ||||||
| 电流输入输出误差 | <±0.3%满量程 | ||||||
| 分辨率 | 16 bit | ||||||
| 测量显示及输出格式 | 16 bit无符号整数 | ||||||
| 出厂设置 | 0~+10 VDC输入 | ||||||
| 模块指示灯 | |||||||
| IOLINK协议 | |||||||
| PWR | 绿色：模块电源正常 | ||||||
| 熄灭：模块没有供电 | |||||||
| Al (J1.….J8) | 熄灭(LEDA,LEDB)：端口关闭 | ||||||
| 绿色(LEDA)：通道信号正常，输入/输出信号在有效范围内 | |||||||
| 红色(LEDA)：输入/输出信号不在有效范围内 | |||||||
| 红色(LEDA,LEDB)：1和3针脚 短路或端口断线 | |||||||
| IO-LINK | 绿色：通讯无连接 | ||||||
| 绿闪：通讯正常 | |||||||
| 绿闪：通讯正常 | |||||||
| I/O端口针脚定义 | |||||||
| 端口 | 针脚定义 | 地址分布 | |||||
| M12 A-code母端 |  |  | |||||
| 基础参数 | |||||

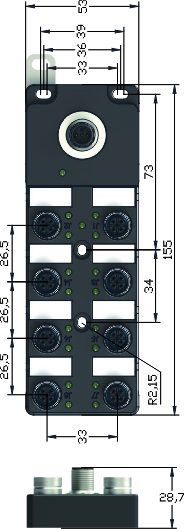

| 尺寸图 |  | 外壳材质 | PA6+GF | ||
外壳颜色 | 黑色 | ||||
防护等级 | IP67，环氧全灌封 | ||||
外形尺寸 | 155mm x53mm x28.7mm | ||||
重量 | 217g | ||||
操作温度 | -25°C...70°C | ||||
保存/运输温度 | 40°C...85°C | ||||
操作湿度 | 5%...95% | ||||
保存/运输湿度 | 5%...95% | ||||
操作大气压 | 80KPa...106KPa | ||||
保存/运输大气压 | 80KPa...106KPa | ||||
I/O口紧固扭矩 | M12:0.5Nm | ||||
应用环境 | 符合EN-61131 | ||||
振动测试 | 符合IEC60068-2 | ||||
冲击测试 | 符合IEC60068-27 | ||||
自由跌落测试 | 符合IEC60068-32 | ||||
电磁兼容性(EMC) | 符合IEC61000-4-2,-3,-4 | ||||
| 认证 | CE,RoHS | ||||
| 安装孔规格 | ∅4.3mm x 4 | ||||
