IOLINK从站
产品特点
M12接口系列IOLINK从站分布式模议量模块是一款采用M12标准接口的分布式IO-Link连接，
含有8个M12标准模拟量IO接口，
具有IP67的防护等级，接线简单，开放连接，
易于扩展，设备更换更简单等特性，
主站可储存数据并有诊断指示，方便维护、调试。
| 型号 | IACM-DI16P-IOL-20 | IACM-DO16P-IOL-20 | IACM-DIO16P-IOL-20 | IACM-DI8PDO8P-IOL-20 |
| IACM-DI16N-IOL-20 | IACM-DO16N-IOL-20 | IACM-DIO16N-IOL-20 | IACM-DI8NDO8N-IOL-20 | |
| 产品描述 | IO-LINK从站模块 16 x 端口 IP20防护等级 | |||
| I/O连接方式 | 端子连接 16x1弹簧端子 max.1.5m㎡ | |||
| IO-Link 从站参数 | ||||
| IO-Link端口数目 | 1x设备 | |||
| lO-Link处理数据长度 | 2个输入字节 | 2个输出字节 | 2个输入字节，2个输出字节 | 1个输入字节，1个输出字节 |
| 最小循环周期 | 3 ms | |||
| 输入、输出参数 | ||||
| 输入、输出数量 | 16路 输入 | 16路 输出 | 16路 自适应 | 8路输入 8路输出 |
| 额定工作电压 | 18…30V DC | |||
| 最大负载电流(传感器) | 200mA | - | 200 mA | |
| 最大负载电流(执行器) | - | 500mA | ||
| 总电流UI | <1.6A | - | <1.6A | |
| 总电流UO | - | <2.5A | ||
| 模块指示灯 | ||||
| COM | 绿色：通讯无连接 | |||
| 绿闪：通讯正常 | ||||
| 红色：通讯中断 | ||||
| I/O | 绿色：通道信号正常 | |||
| 熄灭：无信号 | ||||
| US | 绿色：模块电源正常 | |||
| 红色：模块电源未连接 | ||||
| UA | 绿色：辅助供电正常 | |||
| 红色：辅助供电未接 | ||||

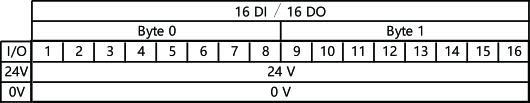

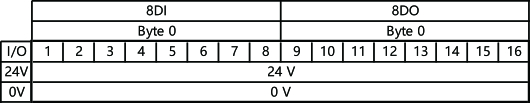

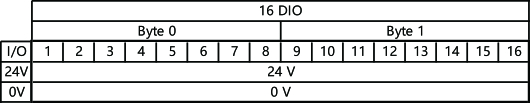

| I/O端口针脚定义 | ||||
| I/O端口针脚定义 |  |
|
| |

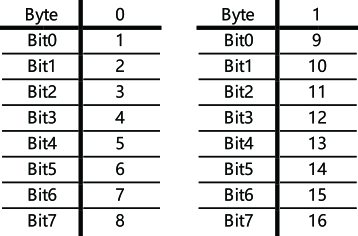

| 地址分布 |
| |||
| 数据端口针脚定义 | |
| IO-LINK 端口 针脚定义 |  |
| 基础参数 | |||
IOLINK 端口 针脚定义 |  | 外壳材质 | PA66 |
| 外壳颜色 | 黑色或绿色 | ||
| 防护等级 | IP20 | ||
| 外形尺寸 | 86.5mm x 82mm x48mm | ||
| 重量 | 137g | ||
| 操作温度 | -25℃…70℃ | ||
| 保存/运输温度 | -40℃…85℃ | ||
| 操作湿度 | 5%…95% | ||
| 保存/运输湿度 | 5%…95% | ||
| 操作大气压 | 80KPa…106KPa | ||
| 保存/运输大气压 | 80KPa…106KPa | ||
| I/O口紧固扭矩 | M12:0.5Nm | ||
| 认证 | CE,RoHS | ||
| 安装孔规格 | 导轨式 | ||
