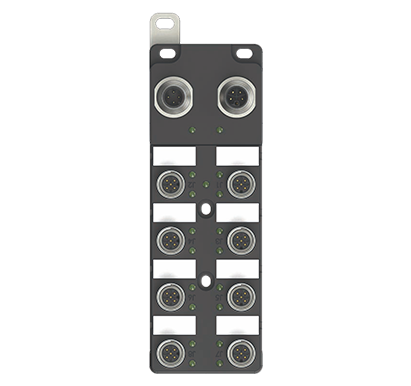

IOLINK从站
产品特点
用途广、寿命长、可靠性高:
工作电压: 10-30VDC;
输出功能: 两线常开常闭
具有极性、过载、短路等保护
防护等级: IP67
直接出线式、接插件式
工作温度-25°C-+70°C
电容开关全系列均有耐高低温系列
| 型号 | IACM-DO16P-IOL-V | IACM-DO16P-IOL-VR | IACM-DIO16P-IOL-V | IACM-DIO16P-IOL-VR |
| 产品描述 | IO-LINK从站模块 8 x 端口 IP67防护等级 | |||
| I/O连接方式 | M12，5pin孔座，A编码 | |||
| IO-Link 从站参数 | ||||
| IO-Link端口数目 | 1x设备 | |||
| lO-Link处理数据长度 | 2个输出字节 | 2个输入字节，2个输出字节 | ||
| 最小循环周期 | 3 ms | |||
| 输入、输出参数 | ||||
| 输入、输出数量 | 16路 输出 | 16路 自适应 | ||
| 额定工作电压 | 18…30V DC | |||
| 最大负载电流(传感器) | - | 200 mA | ||
| 最大负载电流(执行器) | 2A | |||
| 总电流UI | - | <1.6A | ||
| 总电流UO | <12A | |||
| 模块指示灯 | ||||
| IO-LINK RUN | 绿色：通讯无连接 | |||
| 绿闪：通讯正常 | ||||
| 红色：通讯中断 | ||||
| PWR | 绿色：模块电源正常 | |||
| 熄灭：模块电源末连接 | ||||
| I/O | 绿色：通道信号正常 | |||
| 红色：端口故障 | ||||
| AUX | 绿色：辅助供电正常 | |||
| 红色：辅助供电反接 | ||||
| 熄灭：辅助供电未接 | ||||
| I/O端口针脚定义 | ||||
端口 M12 A-code 母端 |
|
| ||

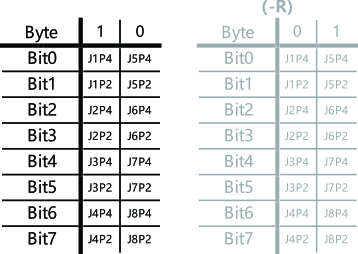

| 地址分布 |
| |||
| 数据端口针脚定义 | |
| IO-LINK 端口 针脚定义 |  |
| 基础参数 | ||
 | 外壳材质 | PA6+GF |
| 外壳颜色 | 黑色 | |
| 防护等级 | IP67，环氧全灌封 | |

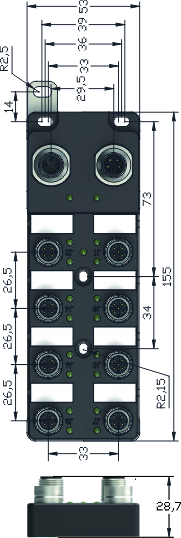

| 外形尺寸 | 155mm×53mm×28.7mm | |
| 重量 | 227g | |
| 操作温度 | -25℃…70℃ | |
| 保存/运输温度 | -40℃…85℃ | |
| 操作湿度 | 5%…95% | |
| 保存/运输湿度 | 5%…95% | |
| 操作大气压 | 80KPa…106KPa | |
| 保存/运输大气压 | 80KPa…106KPa | |
| I/O口紧固扭矩 | M12:0.5Nm | |
| 应用环境 | 符合EN-61131 | |
| 振动测试 | 符合IEC60068-2 | |
| 冲击测试 | 符合IEC60068-27 | |
| 自由跌落测试 | 符合IEC60068-32 | |
| 电磁兼容性（EMC） | 符合IEC61000-4-2,-3,-4 | |
| 认证 | CE,RoHS | |
| 安装孔规格 | ∅4.3mmx4 | |
| 辅助电源端口针脚定义 | |||
辅助电源端口 M12 L-code 公端 针脚定义 | 电源连接方式 | M12，5芯，L-code，公头/母头 |  |
| 系统电源电压us | 18…30 VDC(type.24VDC) | ||
| 辅助电源电压ua | 18…30 VDC(type.24VDC) | ||
| 总电流Is | 12A | ||
| 总电流la | 12A | ||
| 静态工作电流Ic | ≤150mA | ||
| 电源反接保护 | 有 | ||
| 电源口紧固扭矩 | M12:0.5Nm | ||
