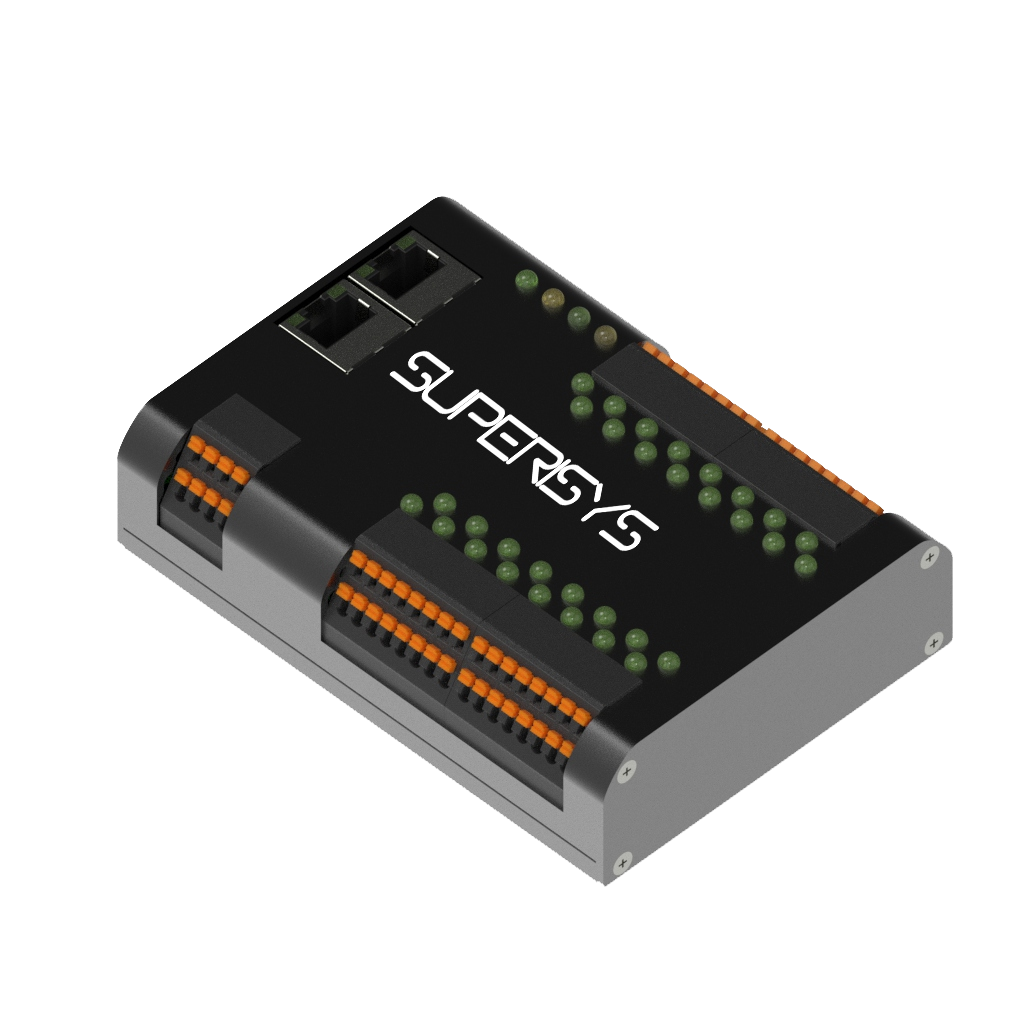

32路DIO总线模块

IOLINK从站

 我要咨询

欢迎拨打服务热线：400-788-0086 ！

产品参数
适用领域及案例
下载
CAD/CAE模型

通讯协议	型号
	IACM-DI32P-ECT	IACM-DI32N-ECT	IACM-DO32P-ECT	IACM-DO32N-ECT	IACM-DI16PDO16P-ECT		IACM-DI16PDO16N-ECT
	IACM-DI32P-PN	IACM-DI32N-PN	IACM-DO32P-PN	IACM-DO32N-PN	IACM-DI16PDO16P-PN		IACM-DI16PDO16N-PN
	IACM-DI32P-EIP	IACM-DI32N-EIP	IACM-DO32P-EIP	IACM-DO32N-EIP	IACM-DI16PDO16P-EIP		IACM-DI16PDO16N-EIP
基础参数
外壳材质		铝合金
外壳颜色		阳极电镀黑色
防护等级		IP20
外形尺寸		86mm×119.6mm×31.9mm
重量		429g
操作温度		-25℃…70℃
保存/运输温度		-40℃…85℃
操作湿度		5%…95%
保存/运输湿度		5%…95%
操作大气压		80KPa…106KPa
保存/运输大气压		80KPa…106KPa
应用环境		符合EN-61131
振动测试		符合IEC60068-2
冲击测试		符合IEC60068-27
电磁兼容性(EMC)		符合IEC61000-4-2,-3,-4
认证		CE,RoHS
安装孔规格		导轨安装
产品描述	32通道输入 IP20 独立模块		32通道输出 IP20 独立模块		16通道输入PNP 16通道输出，PNP IP20 独立模块		16通道输入NPN 16通道输出，NPN IP20 独立模块


/o连接方式	端子连接，16x2弹簧端子，max.1.5mm²
数字量输入、输出参数
通道数	32		32		16		16
连接方式	16x2弹簧端子，max.1.5mm²		16×2弹簧端子max.1.5mm²		8×2弹簧端子，max.1.5mm²		8×2弹簧端子，max.1.5mm²
输入类型	PNP		NPN		PNP		NPN
输入诊断类型	供电短路诊断				供电短路诊断		供电短路诊断
开关阈值	EN 61131-2 Type 1/3				EN 61131-2 Type 1/3		EN 61131-2 Type 1/3
开关频率	250 Hz				250 Hz		250 Hz
输出类型			PNP	NPN	PNP		NPN
输出诊断类型			点诊断		点诊断		点诊断
输出电压			0V(电位组24VDC)		OV(电位组24VDC)		OV(电位组24VDC)
通道输出电流			0.5A/ch		0.5A/ch		0.5A/ch
负载类型			阻性，感性，灯性		阻性，感性，灯性		阻性，感性，灯性
模块指示灯
	EtherCat协议			ProfiNet协议			EtherNet/IP协议
PWR	绿色；模块电源正常
	红色：模块电源反接
I/o	绿色：通道信号正常
	红色：端口供电短路
LINK	绿色：链接正常
	黄闪：链接正常，数据通讯正常
	熄灭：未建立链接
RUN	绿色：OP状态		SF	红色：模块故障		MS	绿色：模块状态正常
	绿慢闪；SAFEOP状态						绿闪：模块未配置
	绿快闪：Pre-OP状态		BF	红色：内部错误			红色：模块故障
	熄灭：Init状态			红闪：设备名/		NS	绿色：网络状态正常
ERR	红闪：通讯发生错误			IP地址/			绿闪：通讯未建立
	熄灭：模块状态正常			模块组状态错误			红闪：通讯中断

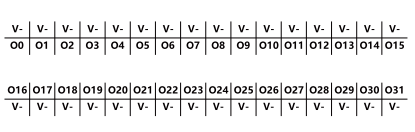

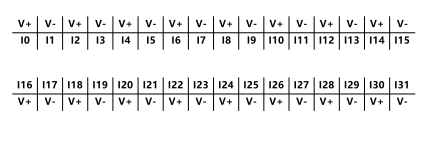

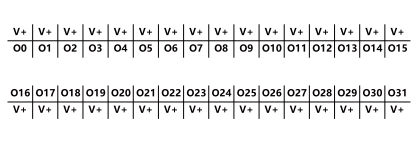

I/O端口针脚定义
电源端子接线示意图




IO端子接线示意图
