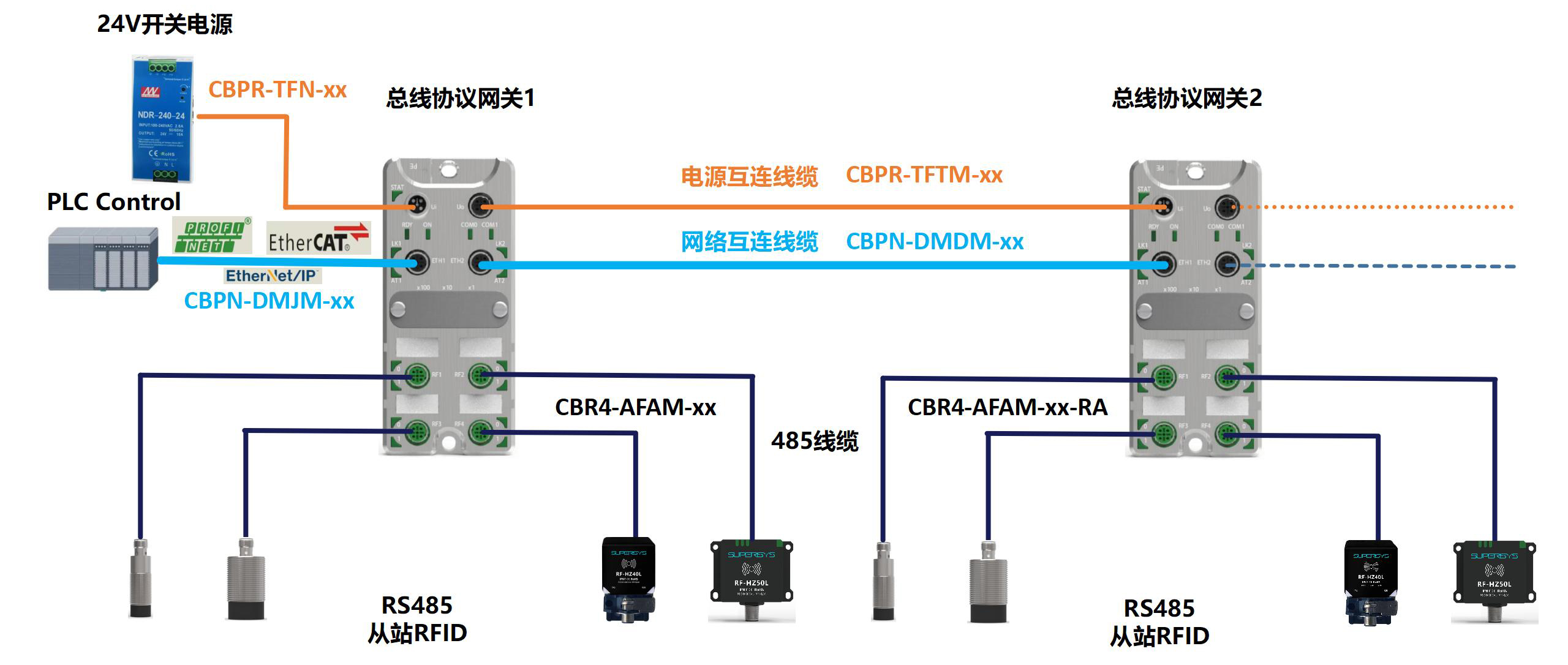

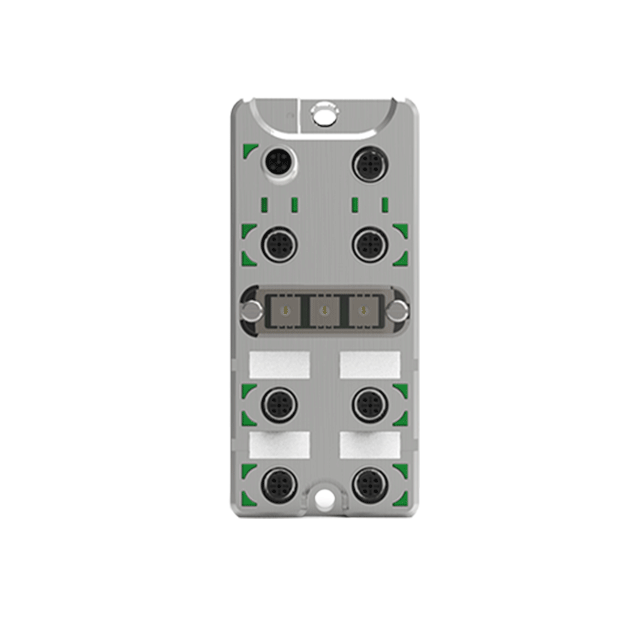

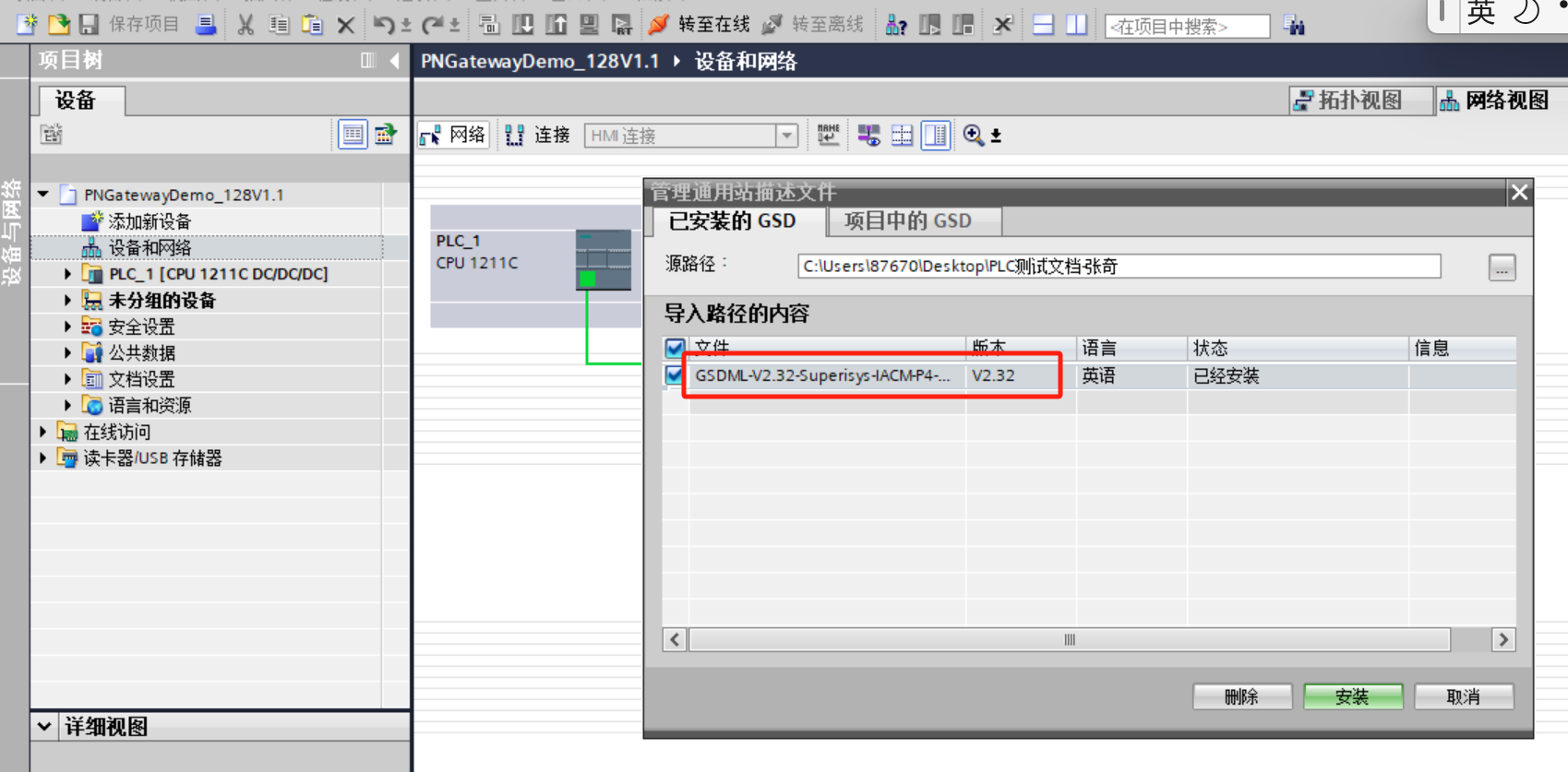

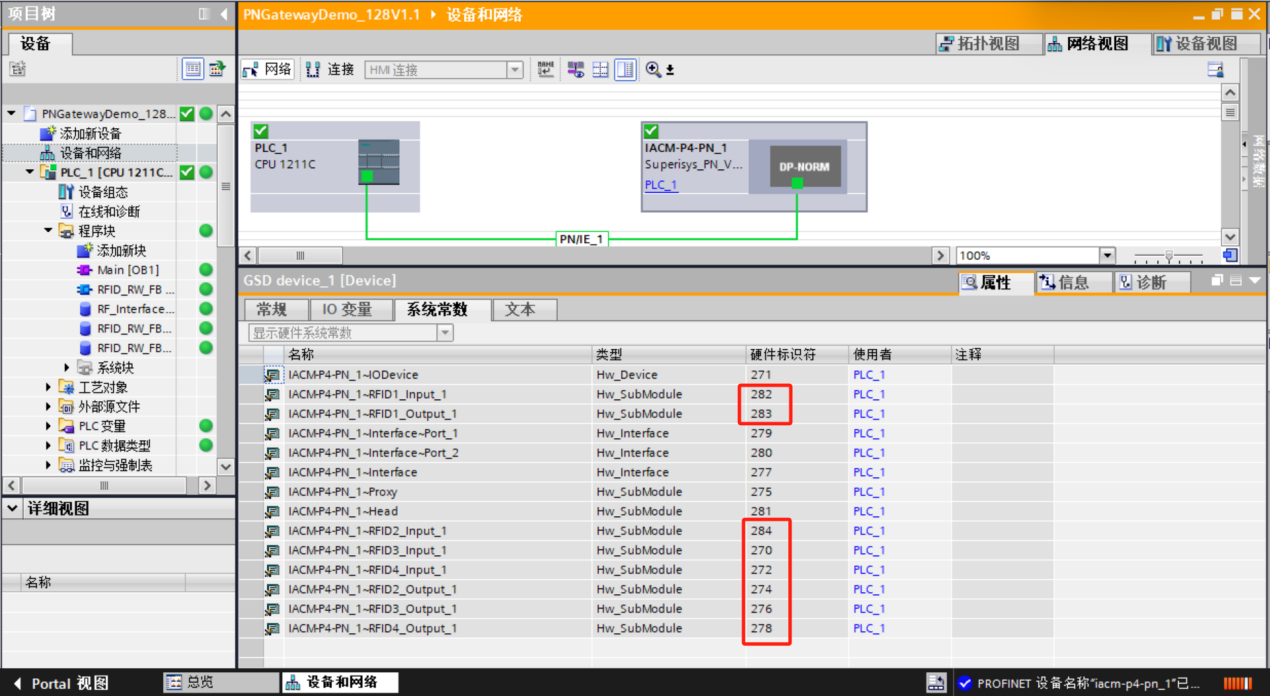

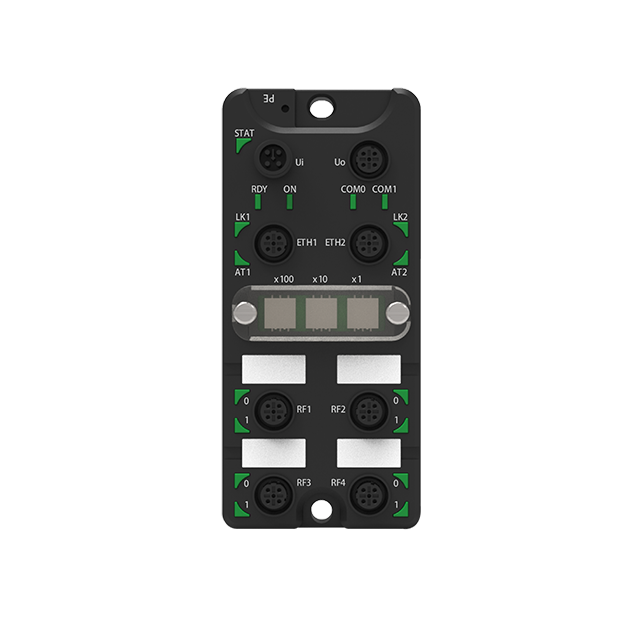

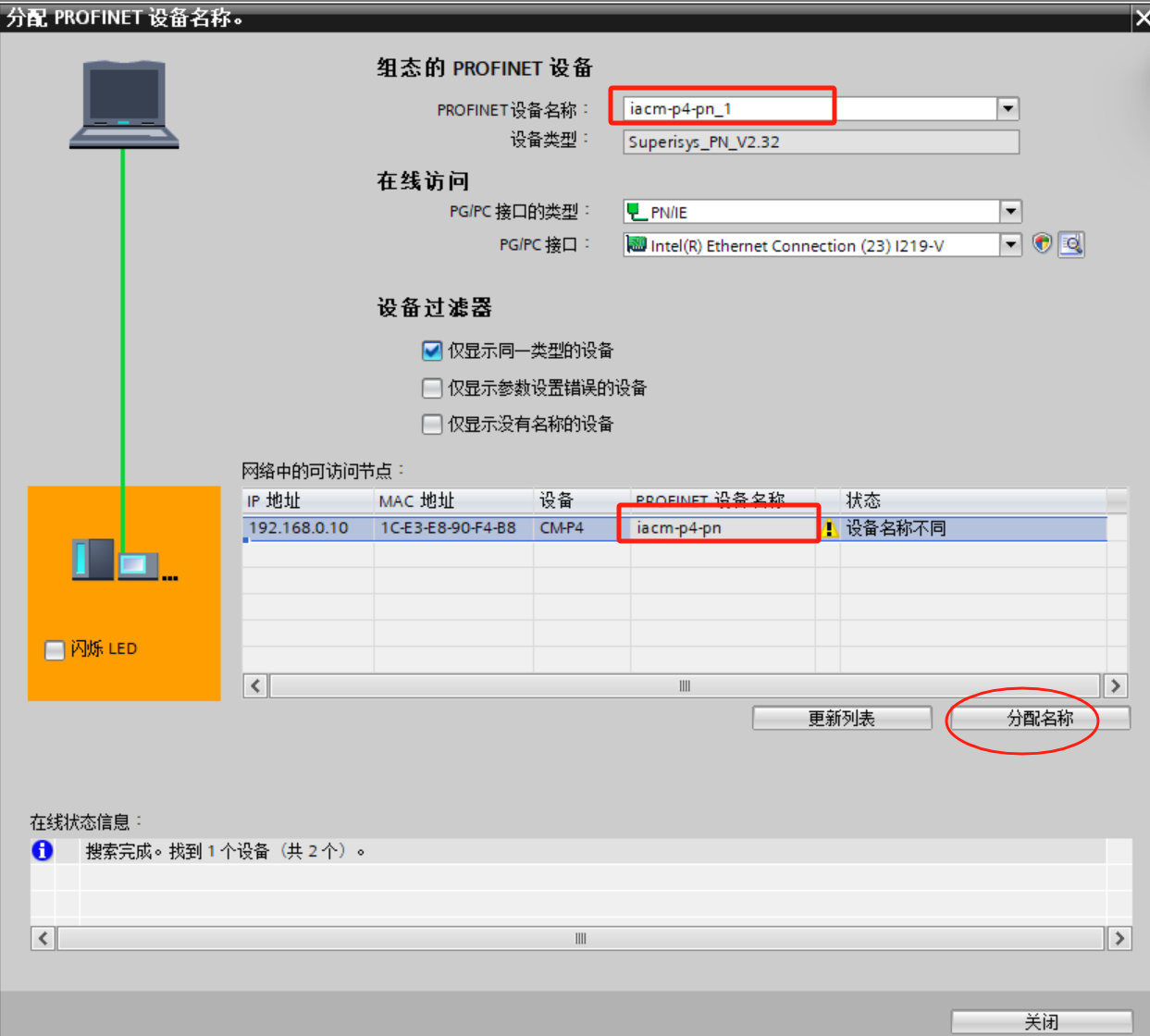

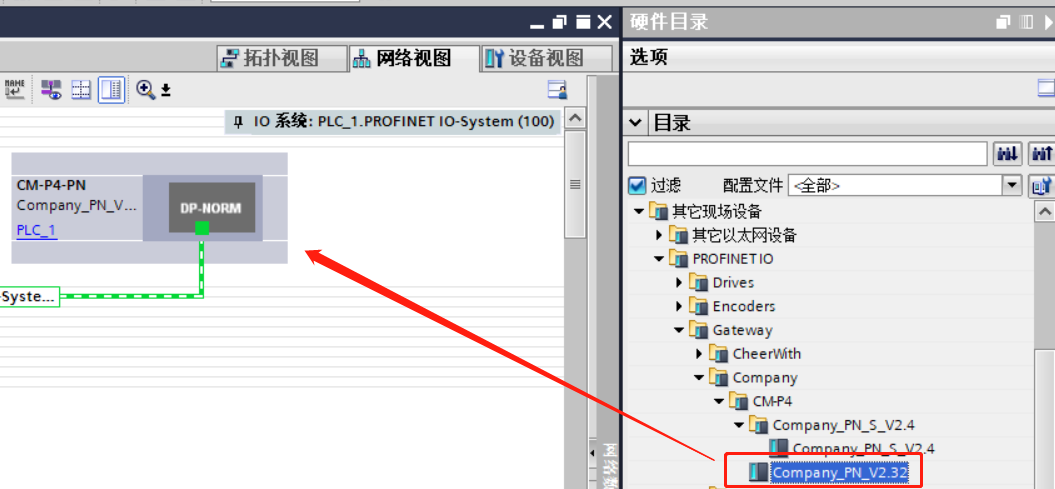

★ 载码体ID读取

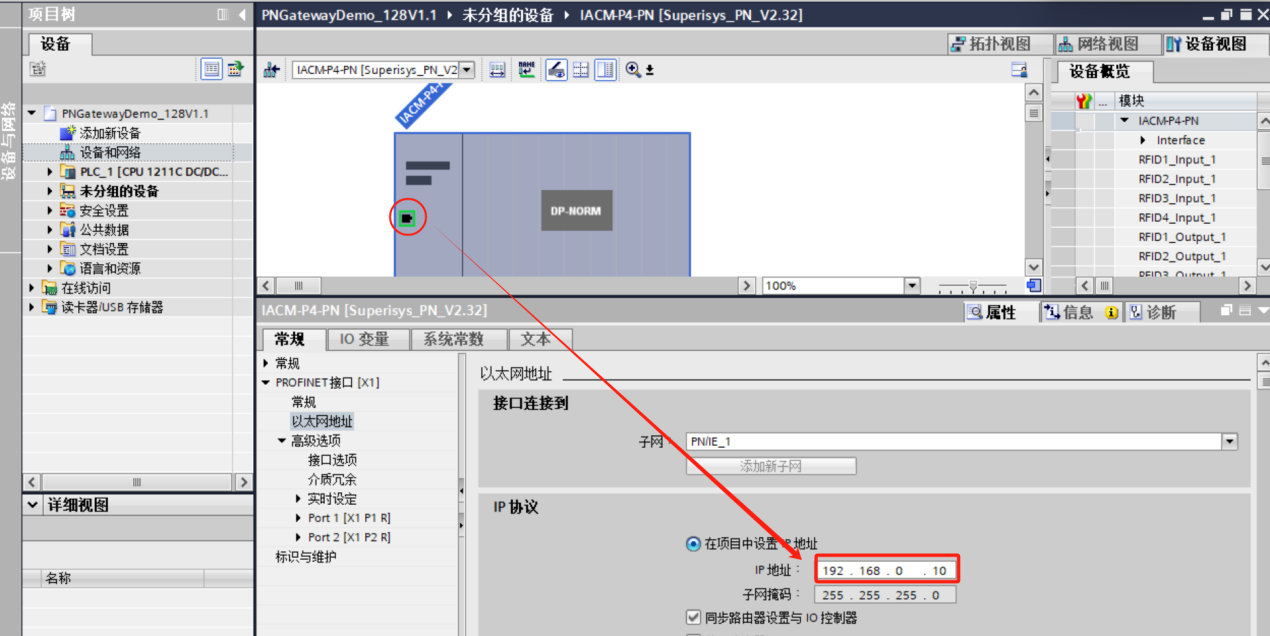

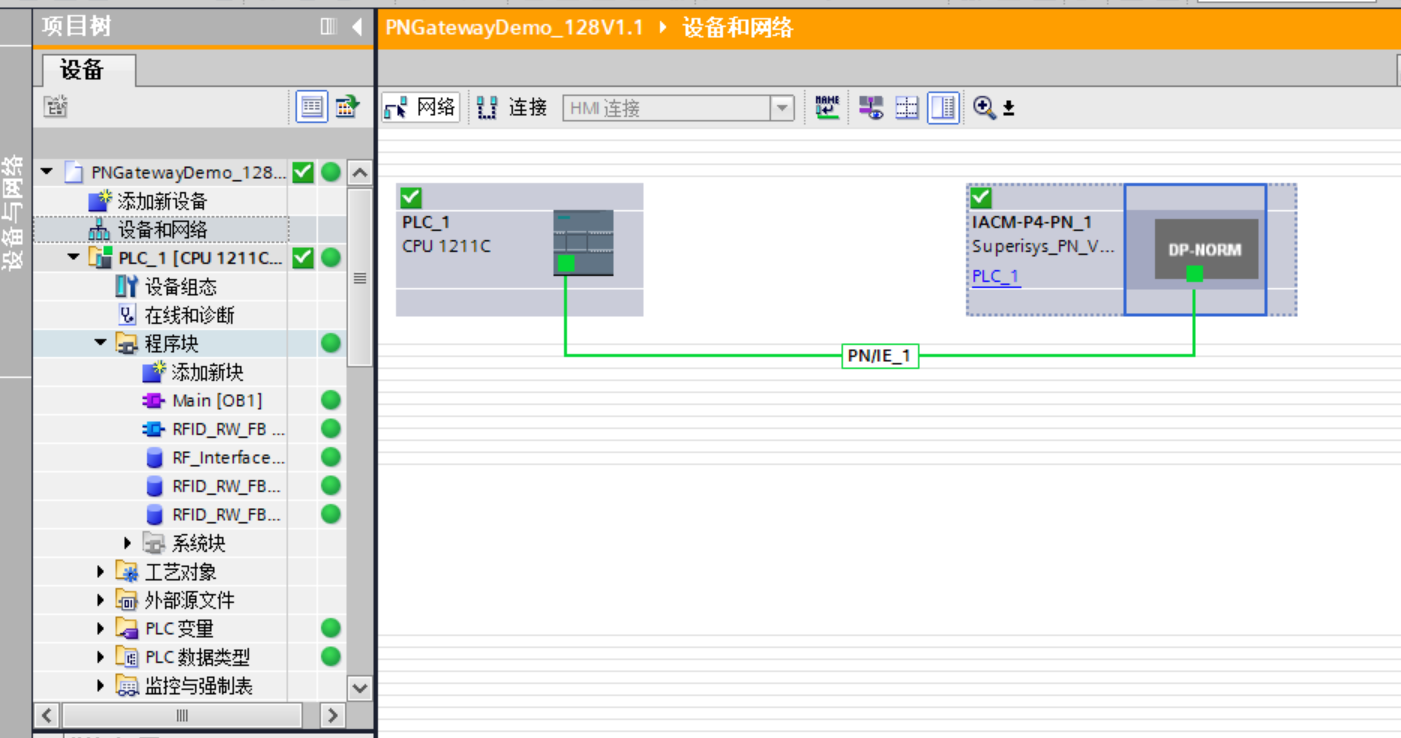

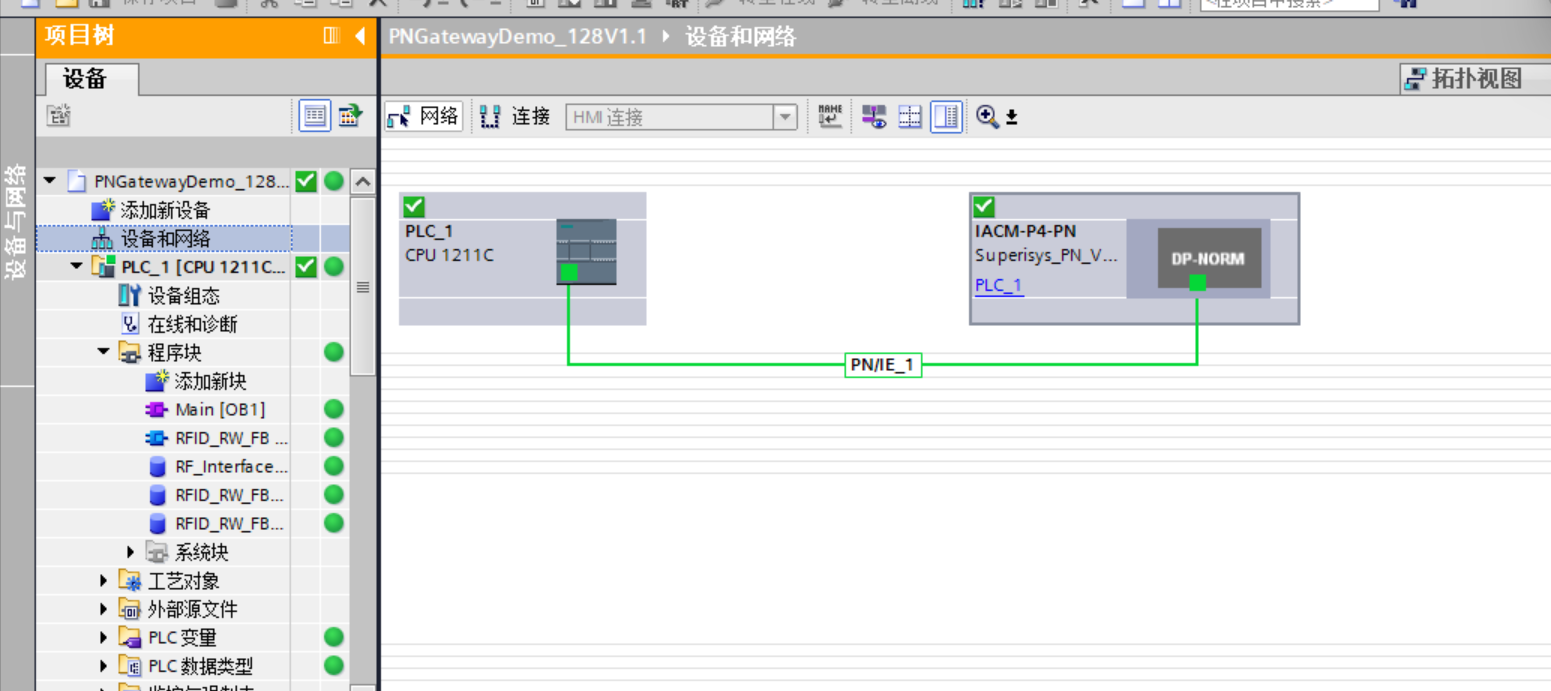

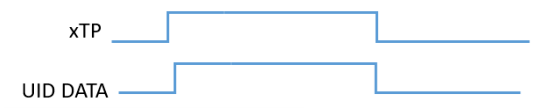

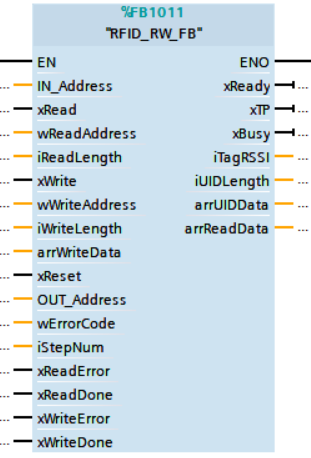

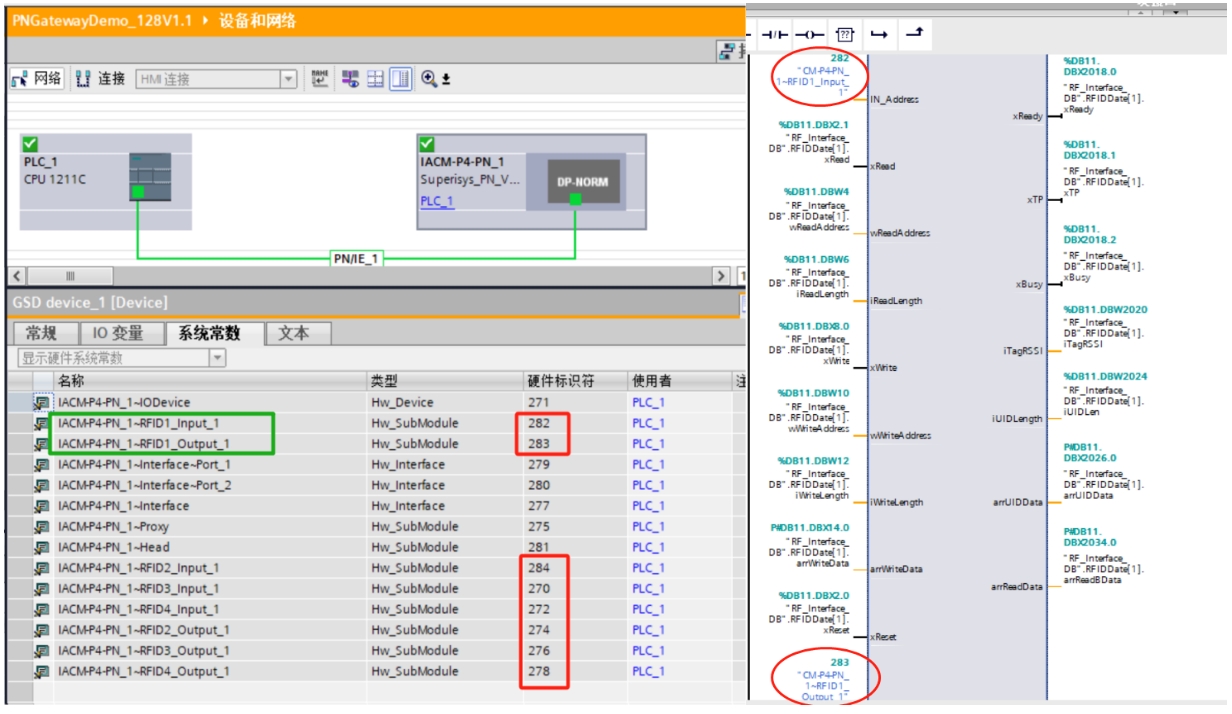

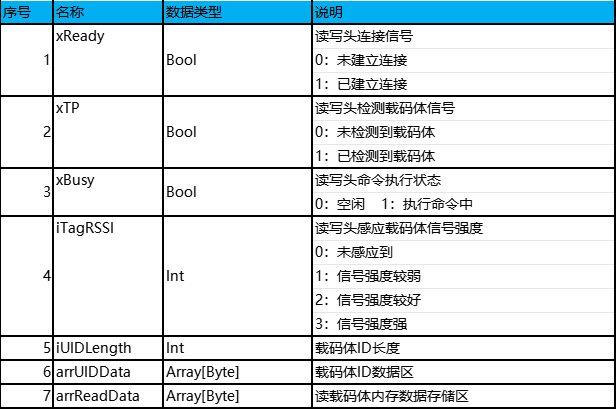

调用RFID读写功能块后，默认保持RFID使能；当读写头感应到载码体的在位信号（xTP）的上升沿，自动上传载码体ID数据，当载码体离开读写头感应区域时，载码体ID数据自动清空，具体的时序如下图所示：
★ 命令执行

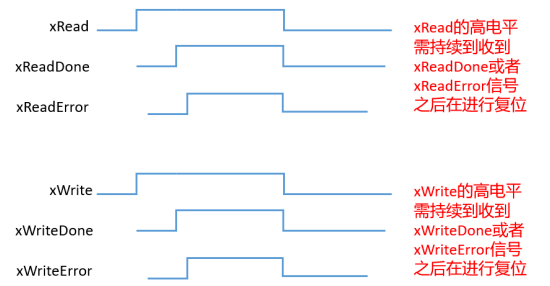

在执行读写载码体内存数据命令时，需要先填写好读写的参数（读写载码体内存的起始地址，字节长度，写入的数据填充区数据内容等），然后再触发读写命令，具体的命令执行时序如下图所示：
在xRead/Write执行过程中，在未收到（xRead/WriteDone、xRead/WriteError）信号时，请不要手动复位xRead/Write信号，也建议用xTP信号去替代xRead信号进行自动读取触发。
★ 操作步骤如下：
a) 载码体靠近读写头，读写头自动感应载码体，载码体到位信号“xTP”变为“TRUE”；

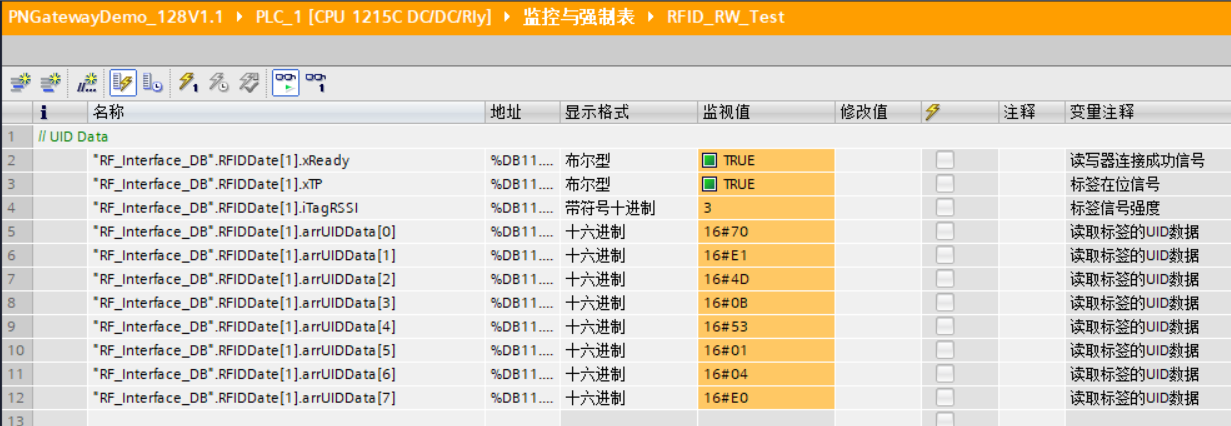

b) arrUIDData[0] – arrUIDData[7] 自动获取所靠近载码体的UID数据，固定长度8个字节；
备注：UID数据出厂时设定，可读不可写，数据序列是唯一的。
★ 写入数据至载码体

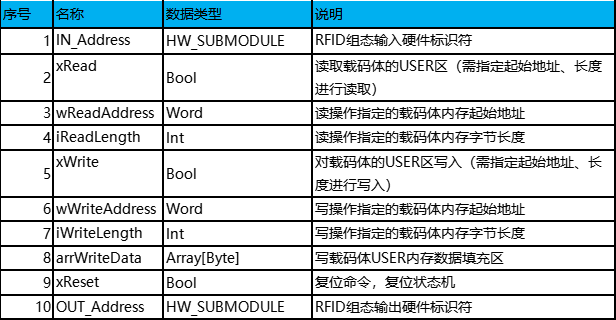

当载码体静止在读取范围时，通过写入功能可以向一个载码体指定的地址写入特定长度的数据；命令的执行以”xWrite”高电平开始，在命令执行前，需要填写以下参数：
★ 写入操作步骤如下：
a) 载码体靠近到位，载码体到位信号xTP信号的值为“1”；
b) 在arrwriteData数组中填充数据要写入的数据；
c) 载码体到位，载码体到位信号xTP信号的值为“TRUE”；
d) 修改数据长度iWriteLength的值8，单位为字节；
e)修改起始地址wWriteAddress的值为16#0000；
f) 修改写入命令xWrite 为 “1”；

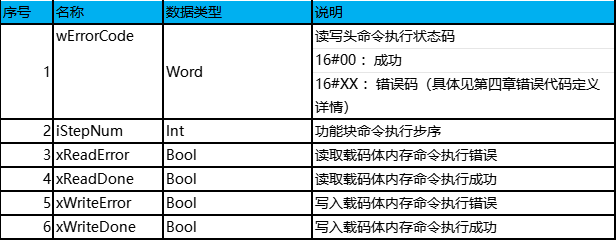

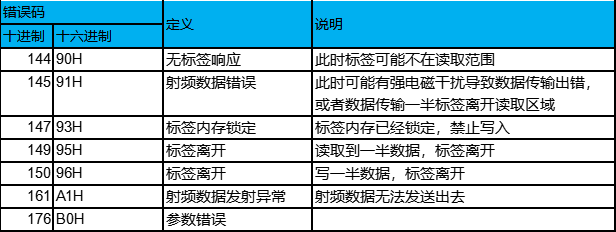

g) 查看功能块反馈回来的完成信号xWriteDone和错误信号xWriteError。

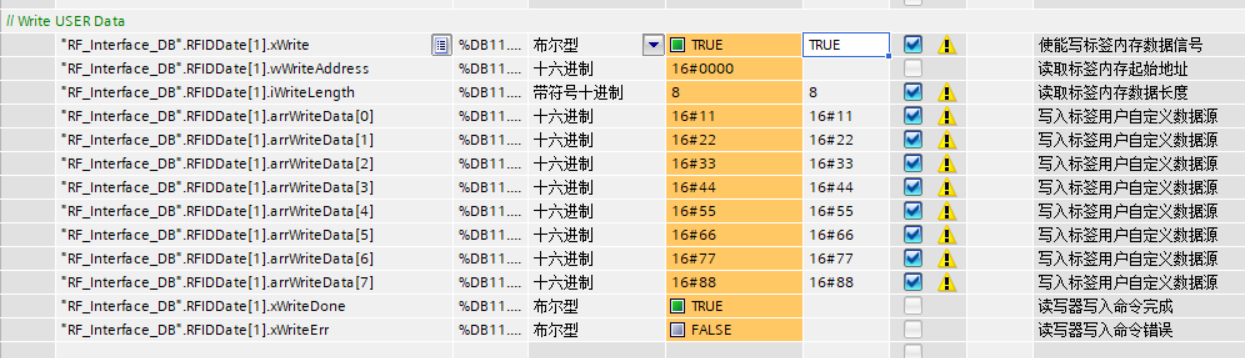

如下图所示：从起始地址0开始，写入8个字节数据进入载码体的用户区成功。
★ 从载码体读取数据
载码体在读取范围时，通过读取功能可从载码体指定起始地址读取特定长度的数据；命令的执行以”xRead”高电平开始，在命令执行前，需要先填充部分引脚参数：
★ 读取操作步骤如下：
a) 载码体到位，载码体到位信号xTP信号的值为“TRUE”；
b) 修改数据长度iReadLength的值为8，单位为字节；
c) 修改起始地址wReadAddress的值为16#0000；
d) 修改写入命令xRead 为 “1”（必须先复位xWrite信号）；

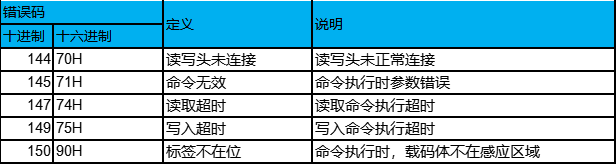

e) 查看功能块反馈回来的完成信号xReadDone和错误信号xReadError。

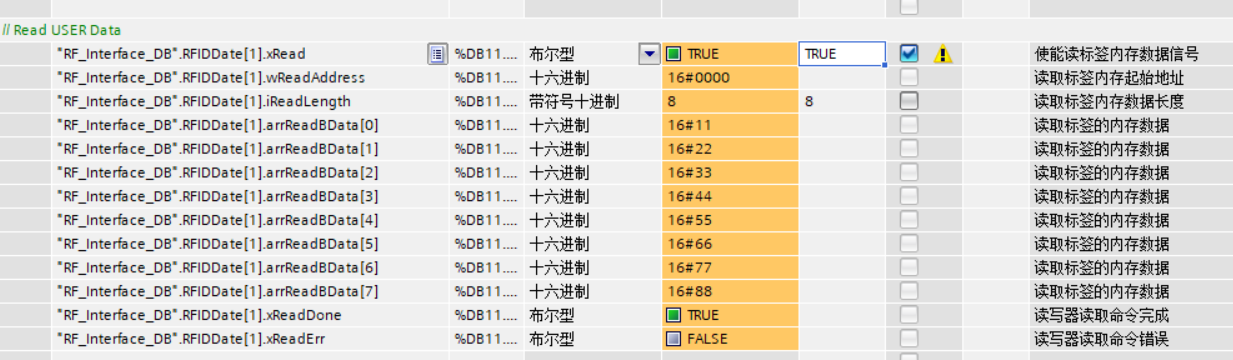

如下图所示：从起始地址0开始，读取8个字节载码体的用户区数据成功。
